【专利】一种节能型光伏光热热泵(专利号:201921261740.5)

专利号：201921261740.5
专利状态：有权
专利类型：[实用新型]
专利申请人：上海博阳新能源科技股份有限公司
专利分类号：F25B30/02(20060101)

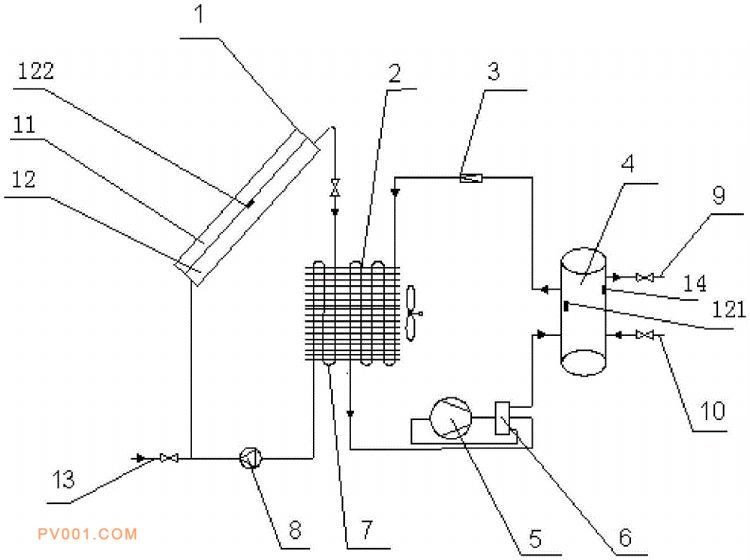

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种节能型光伏光热热泵，包括PVT板、蒸发器、水箱、压缩机、膨胀阀、水泵；所述PVT板包括光伏板和集热器；光伏板与集热器之间设有第二温度传感器；蒸发器设有介质循环管路；水箱内置有冷凝器；水箱分别连接生活热水出水管和自来水进水管；水箱内分别设有第一温度传感器和水位传感器；水泵分别连接介质循环管路和定压补液管；水箱与蒸发器的上连接管路设有膨胀阀；水箱与蒸发器的下连接管路设有压缩机和四通阀。本实用新型一方面提高了光电转换效率，同时回收的余热加热了热泵蒸发器中的冷媒，可提高热泵的性能系数。
