【专利】一种中空轴永磁电机泵(专利号:201921012356.1)

专利号：201921012356.1
专利状态：有权
专利类型：[实用新型]
专利申请人：戴胜电器有限公司
专利分类号：F04D13/06(20060101)

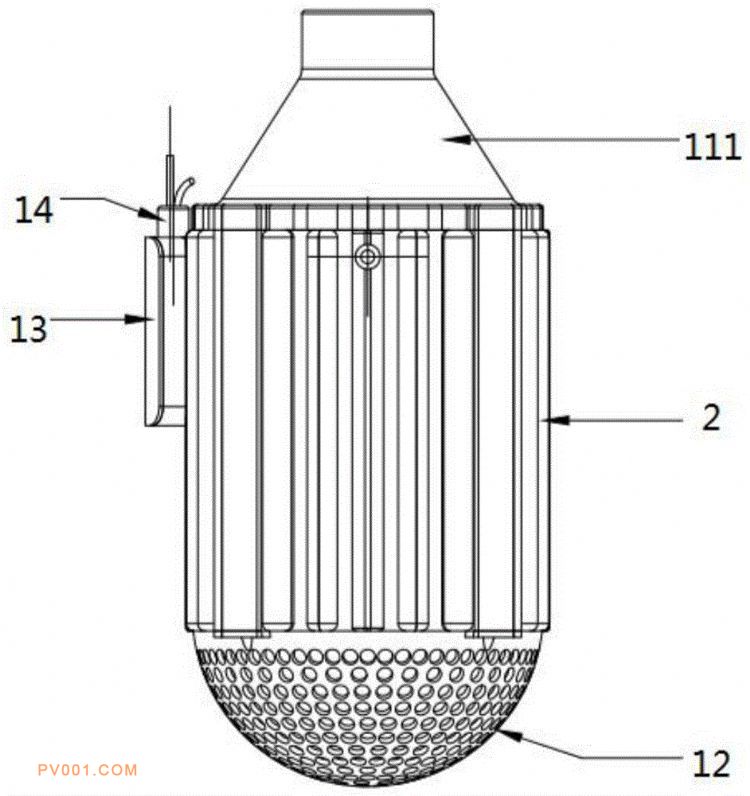

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种中空轴永磁电机泵，涉及液体增压技术领域，包括：泵体外壳、轴转子、电磁线圈、强力磁铁、叶轮、出液头和控制器；泵体外壳为两端开口的壳体，出液头与泵体外壳的一端固定连接，轴转子设置在泵体外壳内部，且轴转子为内部空腔、两端开口的转轴，轴转子与泵体外壳转动连接，强力磁铁固定连接于轴转子的外侧壁，电磁线圈固定设置在泵体外壳的内侧壁上，叶轮固定连接于轴转子内壁远离出液头的一端，控制器固定设置在泵体外壳的外侧壁，控制器与电磁线圈电连接，相比现有技术中采用机泵分离式结构的泵，能够显著缩小泵的体积和泵的质量。
