【专利】实现离心泵故障模拟的试验装置(专利号:201921020762.2)

专利号：201921020762.2
专利状态：有权
专利类型：[实用新型]
专利申请人：中国船舶重工集团公司第七0四研究所
专利分类号：G01M99/00(20110101)

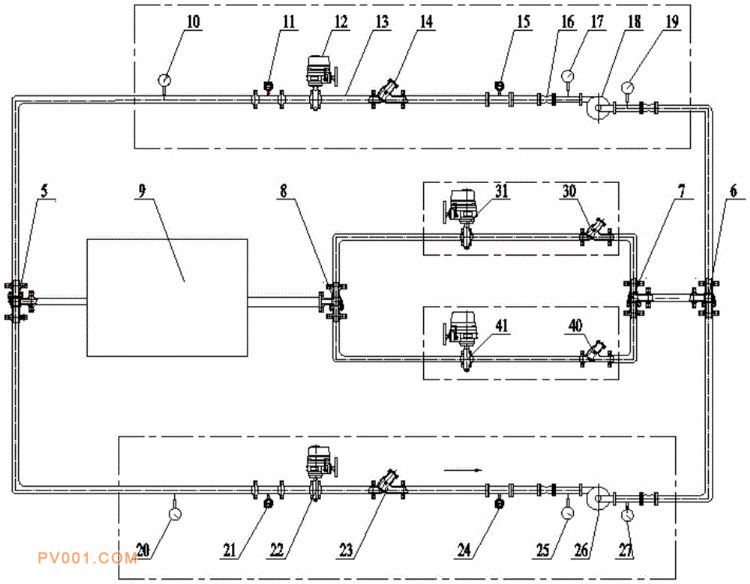

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及一种离心泵故障模拟试验装置，由正常离心泵循环系统和故障离心泵循环系统组成，所述正常离心泵循环系统和故障离心泵循环系统可独立运行，并通过三通阀并联连接以及切换，实现两个循环系统的运行状态的切换，实现离心泵组和调节阀故障的模拟；两个循环系统分别配置故障诊断系统。本实用新型通过多种运行参数调节及部件更换，实现离心泵多种故障类型的模拟及识别，掌握离心泵气蚀、叶轮气蚀损坏、泵组质量不平衡、泵组不对中、口环磨损、泵组基座松动、泵组滤器堵塞、泵组轴承故障、电机转子不平衡、电机轴承异常、泵组调节控制阀故障等各种典型故障模式下泵组性能特征及振动特征参数，从性能及振动特征双层面实现离心泵故障诊断。
