【专利】一种新型水泵电机控制电路(专利号:201921549317.5)

专利号：201921549317.5
专利状态：有权
专利类型：[实用新型]
专利申请人：上海北弗变频自动化技术发展有限公司
专利分类号：H02P27/08(20060101)

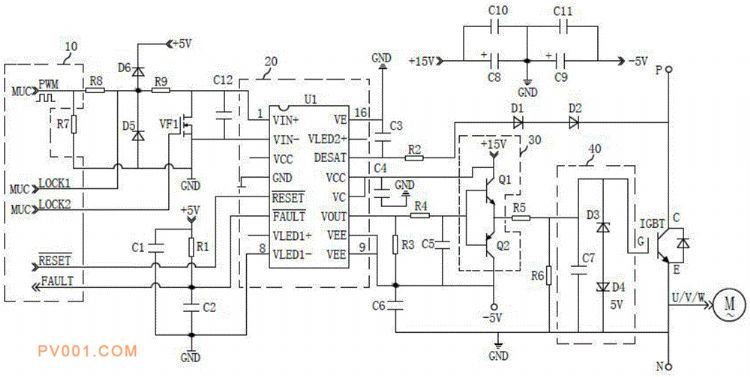

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及变频器技术领域，公开了一种输出电压稳定的新型水泵电机控制电路，包括驱动电路、控制电路、推挽电路及至少一个IGBT，驱动电路的信号输入端耦接于控制电路的PWM信号输出端，用于接收控制电路输出的PWM脉冲信号；推挽电路的信号输入端与驱动电路的信号输出端连接，其用于接收驱动电路输出的高电平；IGBT的栅极与推挽电路的信号输出端连接；若驱动电路输入推挽电路的信号为高电平，则推挽电路的上管导通，下管截止，推挽电路向IGBT输入PWM脉冲信号，使得IGBT导通，输出逆变电压。
