【专利】低驱动电压微型压电泵用压电振子改进结构(专利号:201921595090.8)

专利号：201921595090.8
专利状态：有权
专利类型：[实用新型]
专利申请人：贵州振华红云电子有限公司
专利分类号：H01L41/053(20060101)

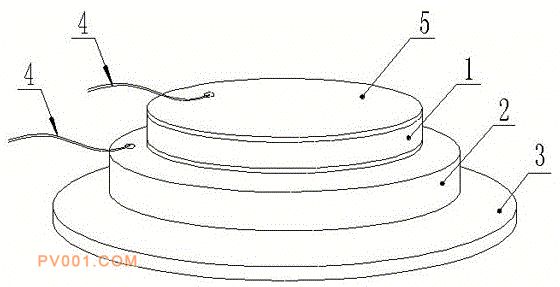

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种低驱动电压微型压电泵用压电振子改进结构，旨在提供一种流量大、驱动电压低、使用寿命长、体积小的压电振子。它包括压电振子，该压电振子由涂覆有表电极层（5）和背电极层（6）的压电陶瓷片（1）、与背电极层（6）粘贴在一起的金属基片（2）、分别焊接在表电极层（4）和金属基片（2）表面的电极引脚（4）构成；金属基片（2）粘贴在第二金属基片（3）的表面；第二金属基片（3）的直径＞金属基片（2）的直径＞压电陶瓷片（1）的直径；金属基片（2）的厚度、压电陶瓷片（1）的厚度均≥0.1mm。本实用新型不增加驱动电压即可下放大压电陶瓷片的振幅，实现了大流量输出；是一种微型压电泵用压电振子。
