【专利】一种电荷泵系统(专利号:201810072043.9；108054916B)

专利号：201810072043.9;108054916B
专利状态：有权
专利类型：[发明授权]
专利申请人：中国科学院微电子研究所
专利分类号：H02M3/00(20060101)

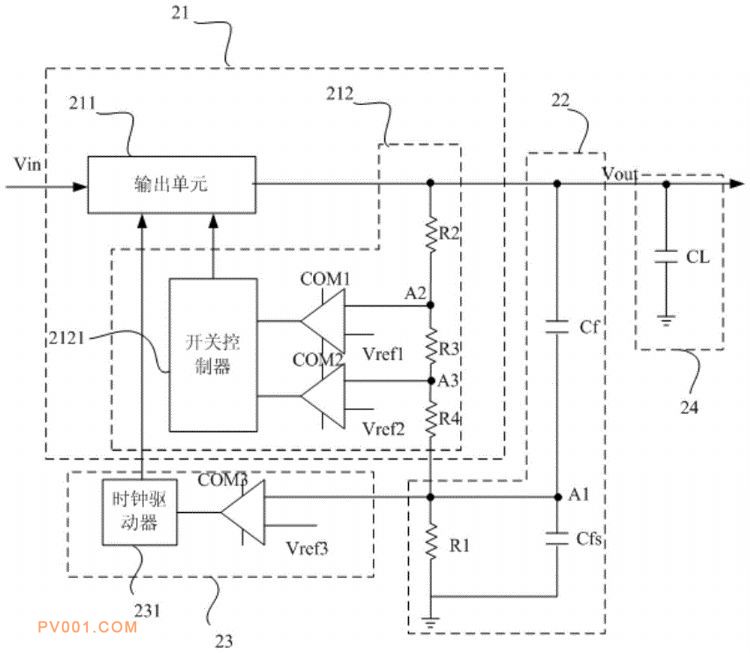

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开了一种电荷泵系统，该电荷泵系统包括：电荷泵模块，所述电荷泵模块具有输出单元以及电流调节单元；电压检测模块，所述电压检测模块用于检测所述输出单元的输出电压；时钟驱动模块，所述时钟驱动模块用于基于所述电压检测模块的电压检测结果，生成时钟信号，所述时钟信号用于控制所述输出单元的工作时序；所述电流调节单元用于基于所述电压检测模块的电压检测结果，在所述输出单元的输出电压上升达到目标电压时，降低所述输出单元的电流。所述电荷泵系统能够在输出单元的输出电压上升达到目标电压时，通过电流调节单元降低所述输出单元的电流，以获得低纹波的输出电压，在提高电流驱动能管理的同时降低了纹波电压。
