【专利】高压往复泵曲轴腔防进水结构及防进水方法(专利号:201710656917.0；107288867B)

专利号：201710656917.0;107288867B
专利状态：有权
专利类型：[发明授权]
专利申请人：中铝瑞闽股份有限公司
专利分类号：F04B53/00(20060101)

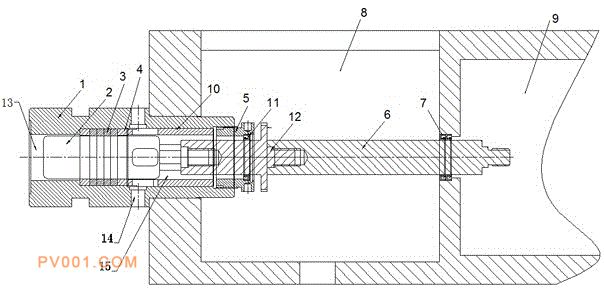

专利摘要：公开（公告）日:2020-05-05摘要:本发明涉及高压往复泵曲轴腔防进水结构及防进水方法，包括带有连杆腔和曲轴腔的泵体，连杆腔后部设置有安装孔，安装孔内设置有填料密封套，填料密封套内依次设置有内径依次增大的高压水腔、漏水腔、前端锁紧腔，填料密封套的后部的前端设置有与漏水腔相连通的出水口，漏水腔内依次设置有填料密封、铜压环、压套，前端锁紧腔上设置有压紧压套的压紧螺母，填料密封、铜压环、压套套设在柱塞上，压紧螺母套设在加长杆上，本在填料密封出现漏水时，让水通过漏水腔提前漏水，阻止水进入后方的连杆腔，使高压往复泵填料漏水不得进入连杆腔，断绝水进入曲轴腔的可能，大大提高高压往复泵的稳定性。
