【专利】大型屏蔽主泵下部定子端盖钻孔和攻丝装置及其操作工艺(专利号:201911334384.X)

专利号：201911334384.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：三门核电有限公司
专利分类号：B23P23/02(20060101)

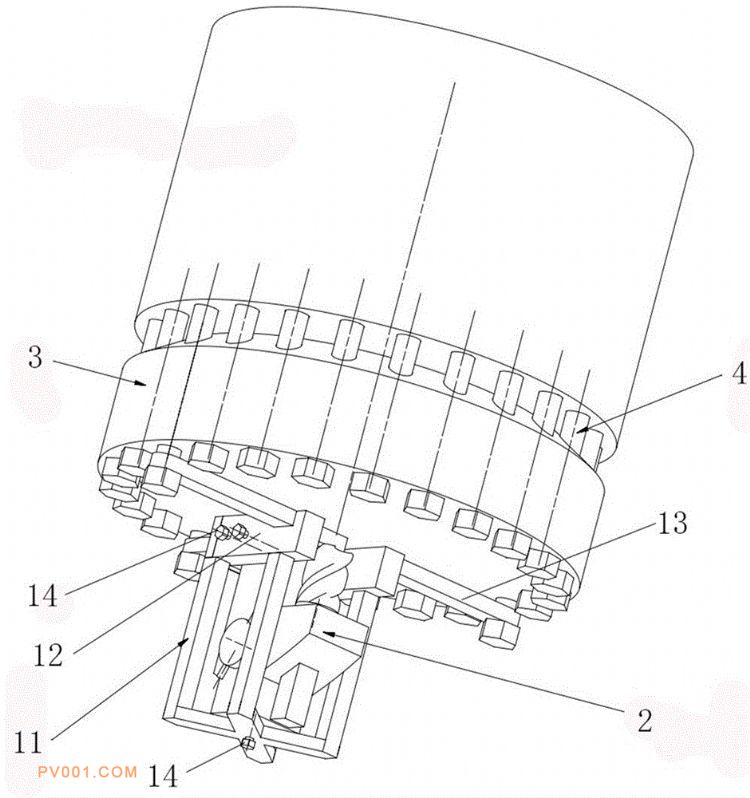

专利摘要：公开（公告）日:2020-05-05摘要:大型屏蔽主泵下部定子端盖钻孔和攻丝装置及其操作工艺，属于核电站大型屏蔽主泵维修技术领域。本发明的装置包括钻孔支架和磁力钻，钻孔支架包括支撑框架、设于支撑框架上端的固定座、设于固定座上的固定卡爪，固定座上及支撑框架底部均设有顶丝，磁力钻通过多个顶丝固定于钻孔支架内。本发明的方法主要通过固定卡爪将整个钻孔支架固定于下部定子端盖的下端面上，然后通过钻孔支架来固定磁力钻的位置，以进行高精度的钻孔和攻丝操作。本发明能够大大提高定子端盖钻孔和攻丝的精度及效率，从而提高整个屏蔽主泵在线检修的效率，降低维修人员受到的辐射。
