【专利】隔膜泵用隔膜片和隔膜泵(专利号:201811267877.1)

专利号：201811267877.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：日本电产株式会社
专利分类号：F04B43/02(20060101)

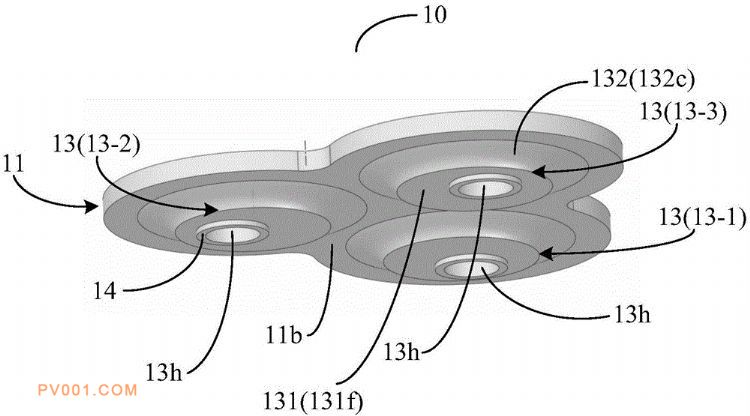

专利摘要：公开（公告）日:2020-05-05摘要:本发明实施例提供一种隔膜泵用隔膜片和隔膜泵。该隔膜片具有：隔膜片主体，其沿与隔膜泵的马达的轴向垂直的方向延伸；以及肋部，其配置于该隔膜片主体的轴向一侧的表面，将该隔膜片主体的该轴向一侧的表面划分为多个互不连通的区域；在该隔膜片主体的轴向另一侧的表面，对应每个该区域形成有朝向该轴向另一侧突出的突出部，在沿轴向观察时，该突出部的外周呈中心对称的形状，在该突出部上形成有沿轴向贯穿该隔膜片的贯通孔，该突出部的至少一部分在轴向上的厚度从该突出部的该至少一部分的外周侧向该突出部的该至少一部分的靠近该突出部的中心位置的一侧逐渐增加。通过本发明实施例，能够以较低的制造成本延长隔膜片的使用寿命。
