【专利】一种有制动功能的变速箱润滑油泵结构(专利号:202010080240.2)

专利号：202010080240.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：富奥汽车零部件股份有限公司
专利分类号：F16H57/04(20100101)

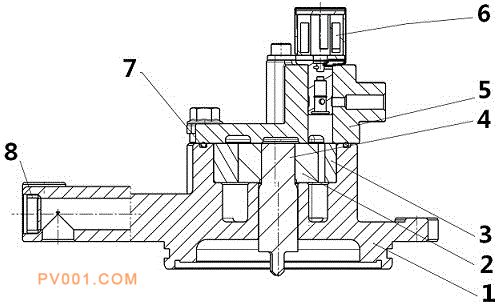

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开一种有制动功能的变速箱润滑泵结构，包括泵体、内转子、外转子、泵轴、泵盖、比例阀；比例阀安装在润滑泵的泵盖出油孔处，调节润滑泵出油孔大小；当变速箱与发动机传动相连时，变速箱驱动泵轴运转，比例阀全部打开，润滑泵从变速箱油底壳内吸油，压力油经过比例阀、润滑泵出口输出润滑油，润滑变速箱各零部件；当变速箱与发动机传动脱离时，变速箱依靠惯性运动，润滑泵随着变速箱一起依靠惯性运动；调节比例阀开口逐渐减小，润滑泵高压腔内油压升高；高压腔的润滑油压力作用在油泵内转子、外转子的型线上，与内转子连接的泵轴受到反向扭矩，降低转速；泵轴反向扭矩作用于变速箱转动轴，降低变速箱转速；实现变速箱制动功能。
