【专利】用于微小齿轮油泵的高清洁成组跑合台架(专利号:201921553513.X)

专利号：201921553513.X
专利状态：有权
专利类型：[实用新型]
专利申请人：六安江淮永达机械制造有限公司
专利分类号：F04B51/00(20060101)

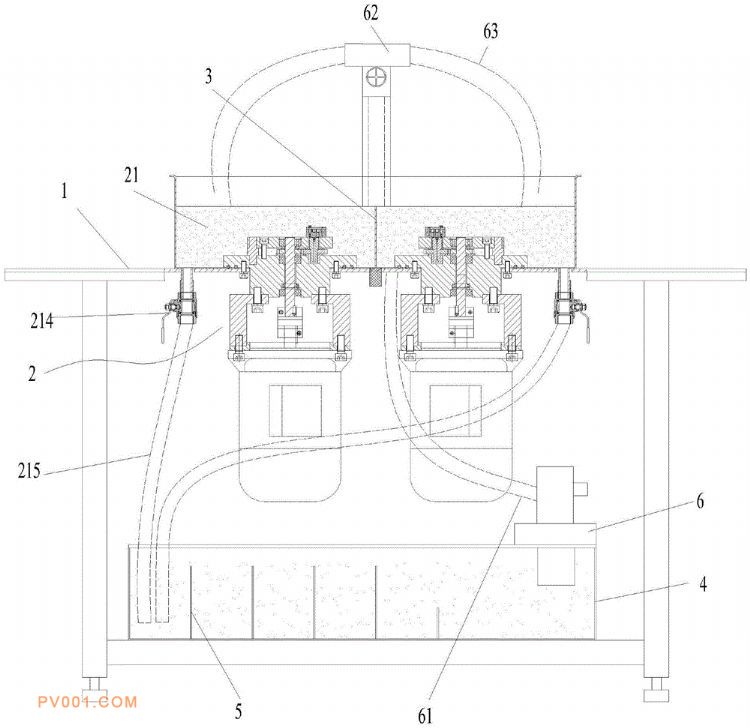

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了用于微小齿轮油泵的高清洁成组跑合台架，包括工作台，工作台上设有跑合装置，跑合装置包括跑合油池、电机、主动轴、主动齿轮、多个从动轴、多个从动齿轮、多个油泵，电机的输出轴通过联轴器连接主动轴，主动齿轮固定在主动轴上，多个从动齿轮分布在主动齿轮外周且分别与主动齿轮相啮合，多个从动齿轮一一对应的安装在多个从动轴上，多个从动轴上方一一对应的放置多个油泵，每个油泵的主动齿轮轴向下插入对应从动轴的插孔内；工作台下方还设有沉淀油池，沉淀油池从进口端到出口端的方向上设有多层过滤板，通过供油泵将沉淀油池出口端的油吸入跑合油池内。本实用新型的优点：实现了对微小齿轮油泵的自动高效跑合。
