【专利】一种用于制造化工泵密封环的专用压铸模具(专利号:201920691196.1)

专利号：201920691196.1
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江鑫宏特种材料有限公司
专利分类号：B22D17/22(20060101)

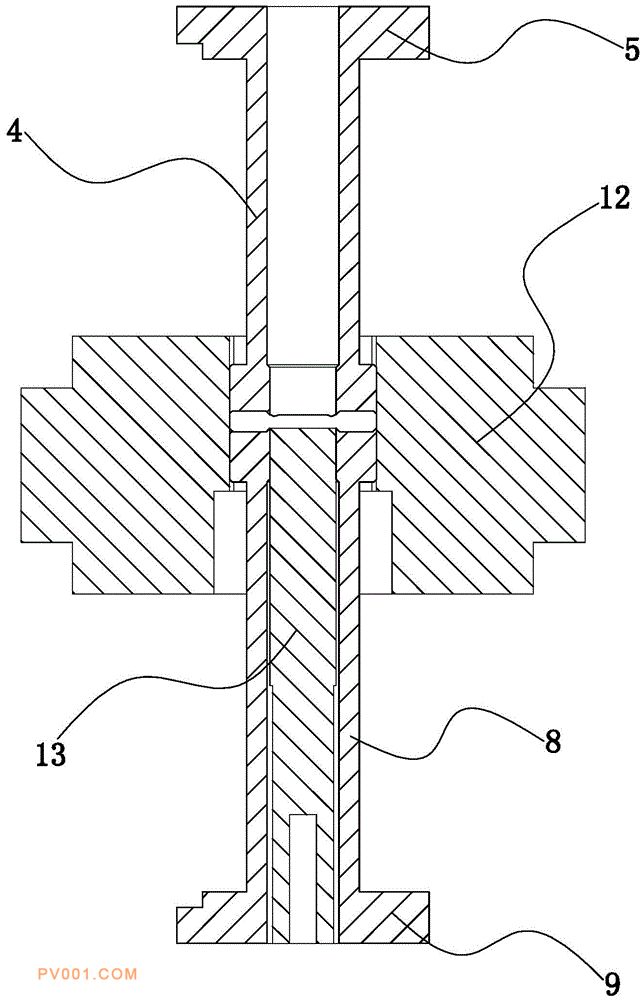

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型提供了一种用于制造化工泵密封环的专用压铸模具，属于模具技术领域。它解决了现有的化工泵密封环的专用压铸模具容易变形报废，使用寿命短的问题。本用于制造化工泵密封环的专用压铸模具，包括模腔块，模腔块的中部位置具有呈环形的压铸通道，压铸通道内还滑动设置有与压铸通道大小、形状适配的上冲头、下冲头，上冲头、下冲头在压铸通道内轴向间隔配合并与压铸通道形成化工泵密封环的压铸腔，上冲头、下冲头两者和模腔块之间分别设置有防止上冲头、下冲头在模腔块的压铸通道内周向旋转移位的轴向导向装置。本实用新型结构简单，使用寿命长，使用方便。
