【专利】一种手动油泵牵引式小车(专利号:201921214447.3)

专利号：201921214447.3
专利状态：有权
专利类型：[实用新型]
专利申请人：山东莱钢永锋钢铁有限公司
专利分类号：B62B3/02(20060101)

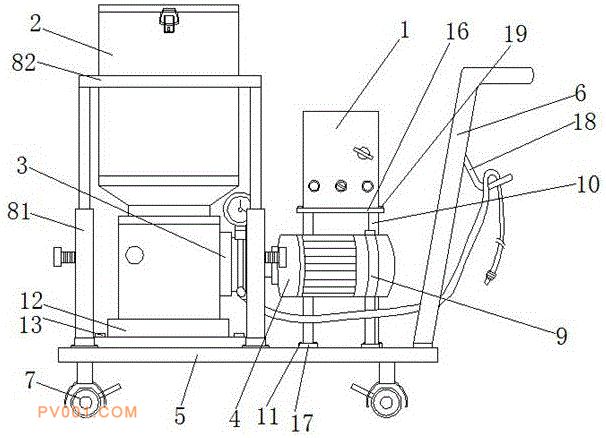

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种手动油泵牵引式小车，包括推车；所述推车上固定有油泵机构和电控柜；所述油泵机构包括储油桶，及一体固定于储油桶下方的活塞泵，及与活塞泵传动连接的减速电机；所述推车包括支撑板，及固定于支撑板一侧的扶手，及安装于支撑板底部的万向轮，及设置于支撑板上方的固定机构；所述固定机构由储油桶限位架、减速电机固定架和电控柜支架组成；所述储油桶限位架包括四根呈呈矩形分布的伸缩杆，及与伸缩杆顶端固定的限位框；所述伸缩杆由外套筒和内杆组成；所述储油桶位于四根伸缩杆中央，且储油桶下方的活塞泵通过底座上的固定螺栓与支撑板固定；本实用新型的手动油泵牵引式小车，油泵机构可以固定在推车上，加油更加便捷。
