【专利】一种开放式副车架尾部结构及混凝土泵车(专利号:201920881893.3)

专利号：201920881893.3
专利状态：有权
专利类型：[实用新型]
专利申请人：徐州徐工施维英机械有限公司
专利分类号：B62D21/18(20060101)

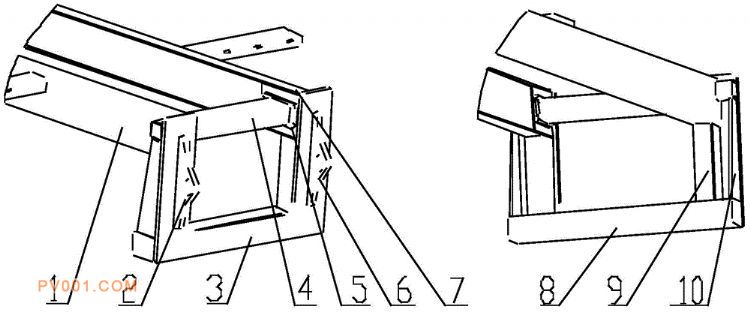

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种开放式副车架尾部结构及混凝土泵车，副车架尾部结构包括连接板、装配横梁和左纵梁和右纵梁，左纵梁和右纵梁互相平行；连接板为U型结构，连接板的U型口朝上，连接板后板面的顶端分别连接在左纵梁和右纵梁上，装配横梁螺栓连接在左纵梁和右纵梁之间，连接板后板面的底端焊接有固定横梁；副车架尾部采用上下双梁连接结构、下端固定横梁为固定式结构，上端装配横梁为装配式结构，中心泵送系统进行安装和拆卸时，拆掉上端的装配横梁，连接板为开放式U型结构，实现中心泵送系统的直落式拆装，大大节省了拆装时间，提升了工作效率。
