【专利】一种内啮合齿轮泵(专利号:201911334372.7)

专利号：201911334372.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：滁州神煜液压科技有限公司
专利分类号：F04C2/10(20060101)

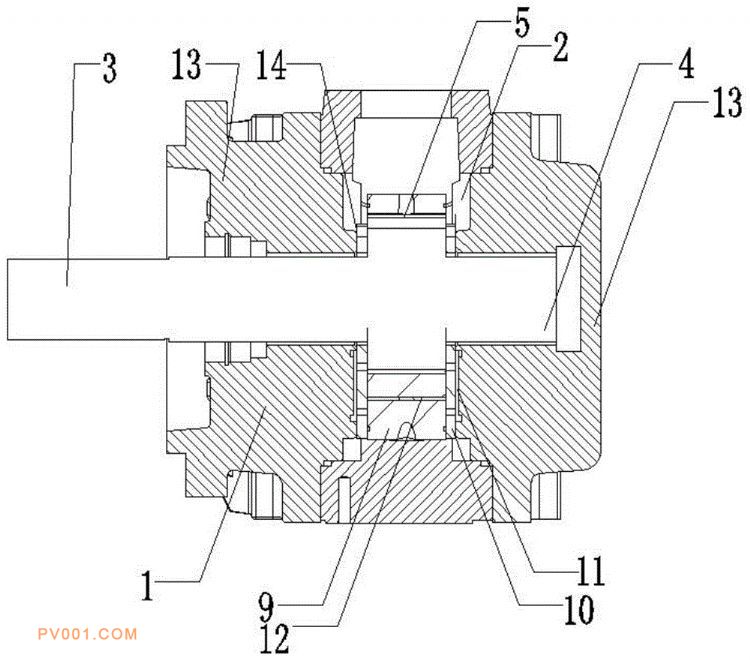

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开了一种内啮合齿轮泵，包括泵体，泵体内部加工成型有吸入腔且中部水平设置安装有主动齿轮，吸入腔的末端安装有滑动轴且内壁活动设置有内齿轮，主动齿轮内置于吸入腔内且末端与滑动轴相连接，主动齿轮与内齿轮啮合连接，吸入腔的入口处设置有月牙块本体，月牙块本体的内端穿插有定位销且外围安装有月牙块密封件，定位销的末端安装在主动齿轮上，吸入腔的正下方连通有垂直开设的压力腔且连接处形成有轴向压力区，轴向压力区的两侧对称安装有两组轴向支撑盘，两组轴向支撑盘的上端与内齿轮相接触。本发明采用轴向支撑盘形成几乎无间隙的密封形成压力腔，这种设计最大限度的减少了容积损失，从而提高效率。
