【专利】一种泥浆泵用防腐易拆缸套座(专利号:201911396697.8)

专利号：201911396697.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：济南宝山石油设备有限公司
专利分类号：F04B53/16(20060101)

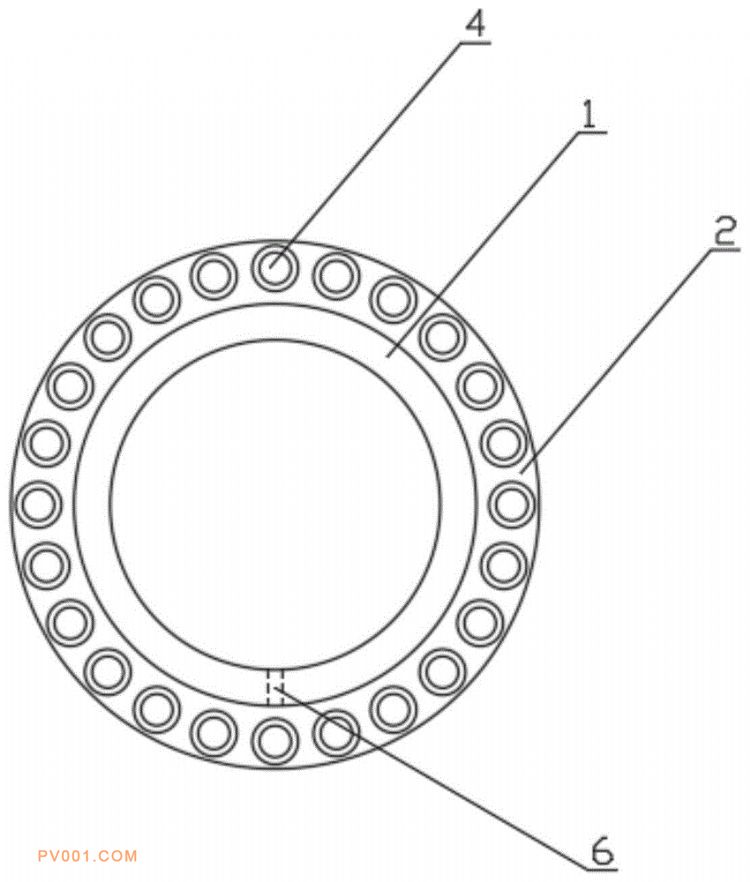

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开了一种泥浆泵用防腐易拆缸套座，包括缸套套筒以及与缸套套筒一体成型的法兰盘，法兰盘的中部开设有通孔，缸套套筒的侧壁上开设有排水孔，法兰盘的外缘表面开设有两条密封圈安装槽，法兰盘的底部侧壁开设有楔形排水槽，楔形排水槽的底壁为沿法兰盘侧壁设置的倾斜面。本发明通过在两条密封圈安装槽内安装两条密封圈有效的解决了密封环处坏掉后泥浆倒流对缸套座与液缸机架之间的间隙隔绝不会对此处的形成锈蚀。增加了缸套座上位置的排水孔，如密封环坏掉此处会有泥浆漏出能够及时的发现，有效杜绝了泥浆倒流对缸套座、缸套和缸套压盖之间的泥浆侵蚀，不会倒流到此处的连接位置，如有易损件损坏容易拆卸。
