【专利】一种过滤式净油机真空泵的真空管余热利用装置(专利号:201911295877.7)

专利号：201911295877.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：扬州华联电工材料有限公司
专利分类号：F04B39/06(20060101)

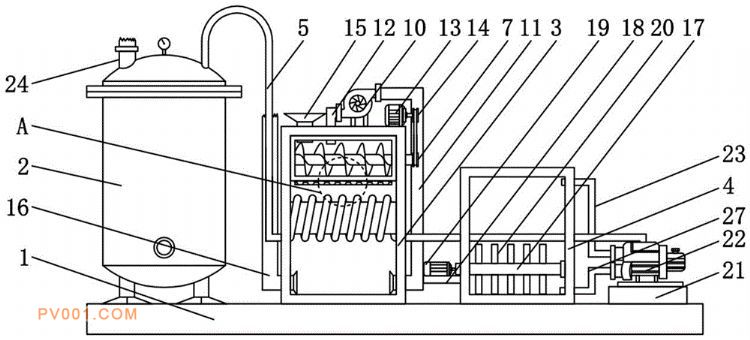

专利摘要：公开（公告）日:2020-05-05摘要:本发明提供一种过滤式净油机真空泵的真空管余热利用装置。所述一种过滤式净油机真空泵的真空管余热利用装置，包括底板，所述底板顶部从左至右依次固定连接有真空罐、助滤剂料箱和冷却液箱，所述真空罐顶部的一侧连通有真空管。本发明提供的过滤式净油机真空泵的真空管余热利用装置通过对助滤剂料箱底部的助滤剂进行抽取使得堆积的助滤剂得到下沉，从而使得真空管余热加热完毕的助滤剂下沉到助滤剂料箱底部，在通过阻滤剂吸管加入到反应釜内，这样有效的避免了堆积在底部的助滤剂无法得到真空管余热的加热，使得加热不充分，有效的提高了加热管余热的利用率，另外本发明使得冷却液对真空管的冷却更加明显。
