【专利】熔体泵安装架(专利号:201921099962.1)

专利号：201921099962.1
专利状态：有权
专利类型：[实用新型]
专利申请人：常州金纬管道设备制造有限公司
专利分类号：B29C48/265(20190101)

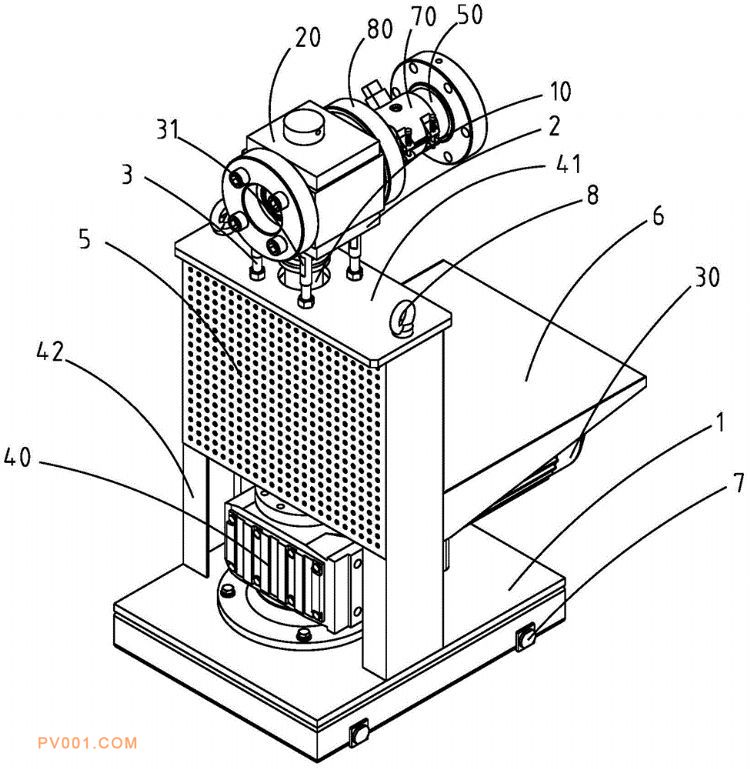

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种熔体泵安装架，熔体泵包括旋转驱动装置、万向轴连接器和泵体，旋转驱动装置与万向轴连接器相连以驱动万向轴连接器转动，万向轴连接器与泵体相连以通过其转动驱动泵体工作，它包括用于支撑并固定旋转驱动装置的底架、支撑架和用于安装泵体的顶板，所述支撑架的下端部与底架相连；所述顶板设置有用于避让万向轴连接器的避让孔，所述支撑架的上端部与所述顶板相连。本实用新型可以很好地安装熔体泵，且安装、拆卸方便，也使得熔体泵与挤出机的连接、拆卸更为方便，结构设计合理。
