【专利】一种大型泵机自动对接装置(专利号:201911148752.1)

专利号：201911148752.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：合肥恒大江海泵业股份有限公司
专利分类号：F04D1/08(20060101)

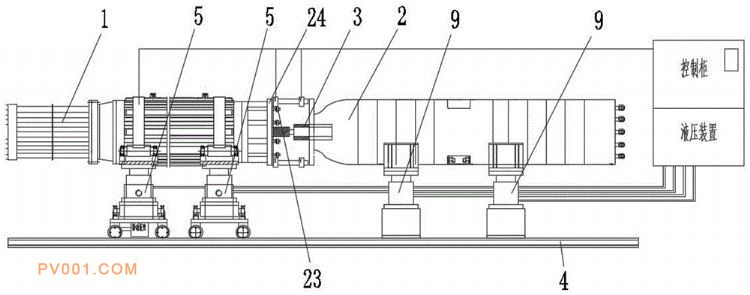

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开了一种大型泵机自动对接装置,包括电机和水泵，所述水泵端部的水泵轴套朝向电机设置，还包括底板、移动支架和固定支架：所述移动支架包括活动连接在底板上表面的第一U形板，所述第一U形板的上方水平活动连接有安装板，所述安装板的上方通过第一伸缩机构连接有第二U形板，所述第二U形板用于实现对电机的支撑；所述固定支架包括固定连接在底板上表面的支撑块，所述支撑块的上方通过第二伸缩机构连接有支撑板，所述支撑板用于实现对水泵的支撑，本发明可以调整电机和水泵两者之间的位置关系，进而便于实现电机和水泵之间的对接。
