【专利】新型空心泵(专利号:201921434637.6)

专利号：201921434637.6
专利状态：有权
专利类型：[实用新型]
专利申请人：徐州工程学院
专利分类号：F04D13/06(20060101)

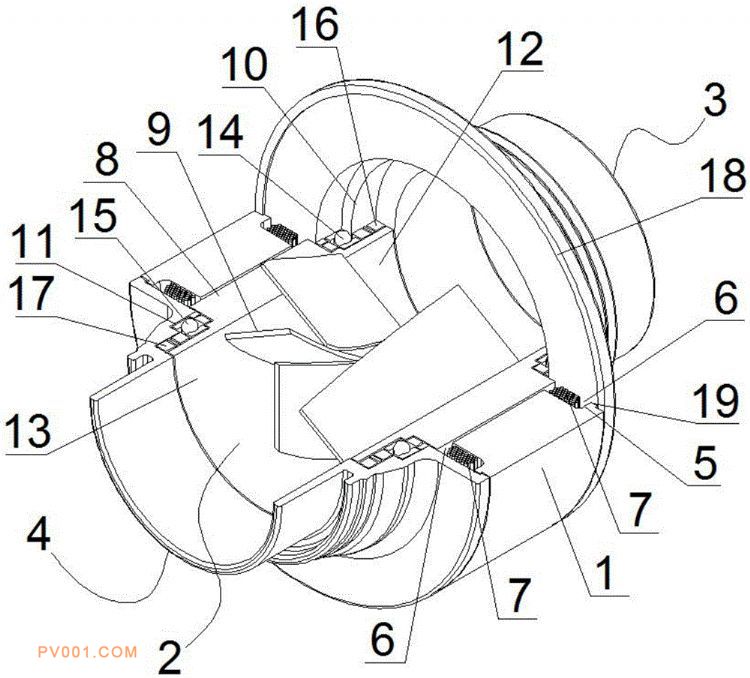

专利摘要：公开（公告）日:2020-05-08摘要:一种新型空心泵，泵本由具有轴向空腔的前泵体和后泵体组成；定子外缘部分分别固定连接在前泵体和后泵体之间，定子内缘部分分别于其前后两端部均开设有环形凹部，两个环形凹部与前泵体和后泵体之间形成两个环形凹槽A；环形凹槽A中均安装有绕组；转子可转动地装配于定子的内侧，转子的外缘面部分的形凸台伸入到前泵体和后泵体之间，且与定子之间间隙配合，转子的内腔中周向均匀地设置有多个叶片，多个叶片内端之间留有过流通道；前、后泵体相对的一侧设有环形的凹台A和凹台B，转子的内缘面部分前后两端的延长部A和延长部B分别与凹台A和凹台B配合，延长部和凹台之间通过轴承和密封件连接。该空心泵结构简单、制造成本低，且便于检修和维护。
