【专利】一种具有机封自润滑功能的离心泵结构(专利号:201921463784.6)

专利号：201921463784.6
专利状态：有权
专利类型：[实用新型]
专利申请人：应若派(上海)流体技术有限公司
专利分类号：F04D13/06(20060101)

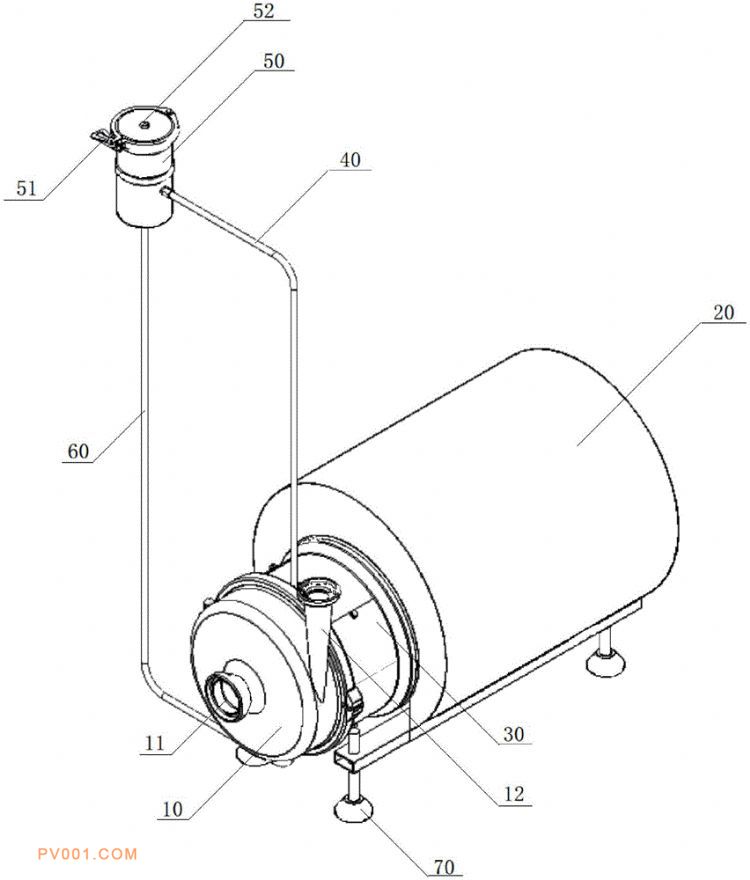

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型涉及流体设备技术领域，具体涉及一种具有机封自润滑功能的离心泵结构，其包括泵体和电机，电机连接泵体，泵体的外壳设有进水口和出水口，泵体的轴与电机的轴在轴连接室的腔室内进行连接；轴连接室与泵体的叶轮室的连接处设有前端机封，轴连接室与电机的罩壳的连接处设有后端机封；轴连接室设有循环水进口和循环水出口，循环水进口设置于轴连接室的外壳下部，循环水出口设置于轴连接室的外壳上部；循环水出口通过一循环水出水管连接一储水箱的侧壁，循环水进口通过一循环水进水管连接储水箱的底部。本实用新型可适用于野外等工况下，即便在无法提供持续的冷却水供应的环境下，也可以使离心泵的机封得到一定程度的冷却。
