【专利】一种为消除低温离心泵汽蚀现象的储液增压罐(专利号:201920924946.5)

专利号：201920924946.5
专利状态：有权
专利类型：[实用新型]
专利申请人：辽宁工业大学
专利分类号：F04D29/66(20060101)

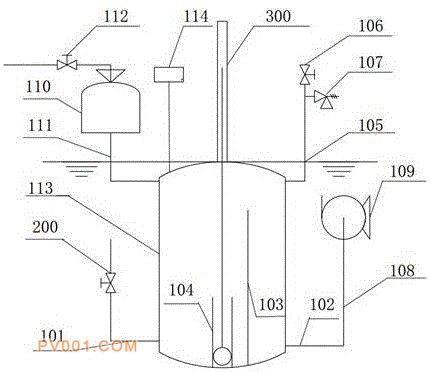

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型提供了一种为消除低温离心泵汽蚀现象的储液增压罐，其包括进口管道、手动进液阀、内设挡流板和空心球轨道的储液罐，储气罐提供一定气腔为储液罐内低温流体增压，影响至出口管道，进入离心泵泵前管道，储液罐内部产生的高压气通过安全阀进行监控，通过排空阀进行调节。其中，手动进液阀由阀座和手动阀芯两部分依靠两锥面进行密封，储液罐上方安装浮球液位计内设空心球感应液位，玻璃套管用于监测液位，消除低温离心泵汽蚀。所述储液增压罐制造方便、结构简单且成本低廉。
