【专利】一种分次射孔与水力泵排液联作的工艺管柱(专利号:201921211349.4)

专利号：201921211349.4
专利状态：有权
专利类型：[实用新型]
专利申请人：中国石油集团渤海钻探工程有限公司
专利分类号：E21B17/00(20060101)

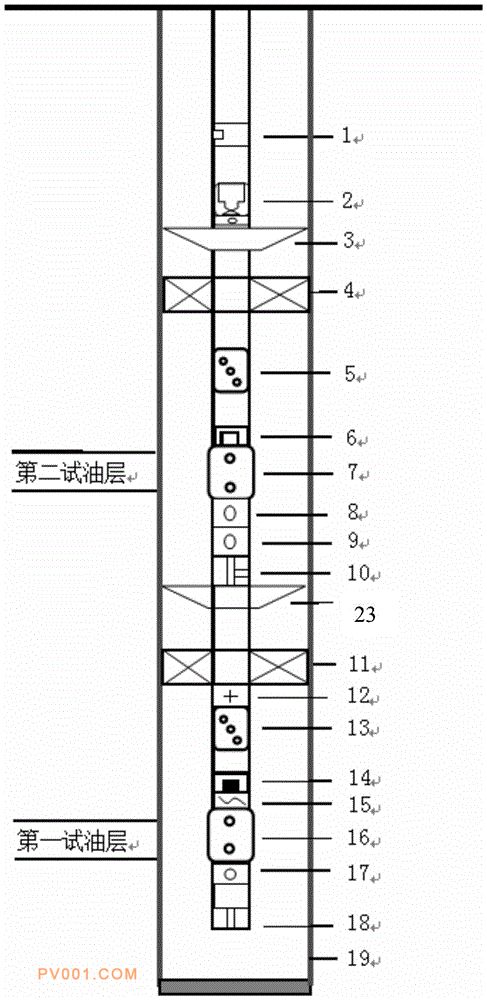

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种分次射孔与水力泵排液联作的工艺管柱，包括由上向下依次设置的定位短节、水力喷射泵、传压托砂皮碗、Y111封隔器、重型筛管、闭式安全投棒起爆器、第二级射孔枪、压力关闭阀、RD阀、套管旁通、传压托砂皮碗、封隔器、纵向减震器、打孔筛管、压力起爆器、延时装置、第一级射孔枪、泄压装置、内带压力计的减震压力计托筒等，上述各工具之间均通过油管连接。该工艺管柱可用一趟管柱进行两个试油层分次射孔，分层水力喷射泵排液求产，减少起下管柱次数，减少工业废水排放，降低试油成本，缩短施工周期，减轻作业对环境的影响，降低作业对储层的影响。
