【专利】一种低压水泵(专利号:201921303525.7)

专利号：201921303525.7
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳市冷雾科技开发有限公司
专利分类号：F04D13/06(20060101)

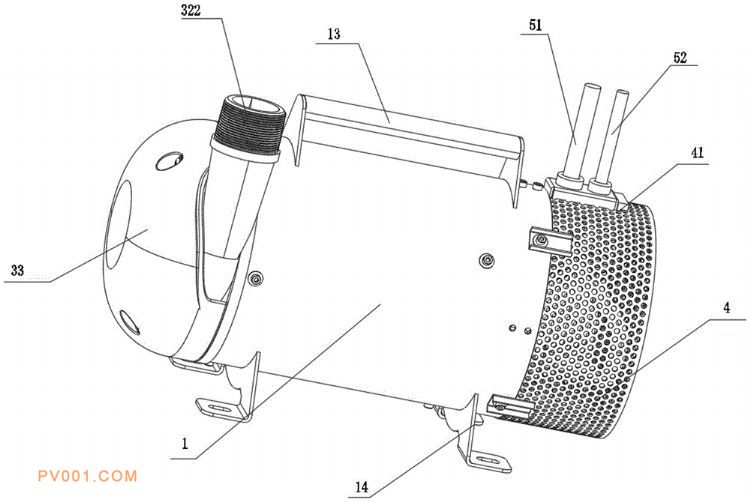

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型提出一种低压水泵，包括水泵壳体、泵体、固定在所述水泵壳体中的电机；所述泵体包括叶轮、叶轮外的蜗壳，所述蜗壳进水口沿轴向设计、出水口沿周向设计，所述蜗壳外侧还设有一封堵罩壳；所述电机包括电机本体、驱动器，所述驱动器固定连接在所述电机本体的尾端，所述电机本体的转轴向前端延伸，穿过所述泵体叶轮的中心通孔；在所述水泵壳体内侧，沿驱动器外侧、电机本体外侧、蜗壳外侧至蜗壳进水口，形成一流体通道，能及时带走驱动器、电机本体工作所产生的热量，有效地解决了水泵，尤其是驱动器部分散热问题。而采用电机本体与驱动器的一体化设计，降低了防水难度，提高了整体密封性能。
