【专利】一种双吸污水泵(专利号:201920749766.8)

专利号：201920749766.8
专利状态：有权
专利类型：[实用新型]
专利申请人：湖南机电职业技术学院
专利分类号：湖南汨罗江制泵有限公司

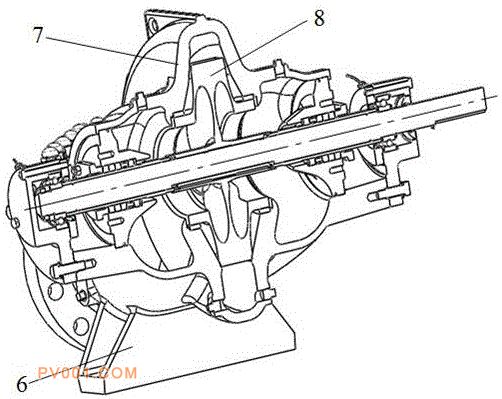

专利摘要：公开（公告）日:2020-05-08摘要:一种双吸污水泵，包括双吸泵泵体、双吸泵泵盖和双吸污水泵叶轮构成，连接进出水管的水泵进出水口均在泵体上，双吸泵泵体和双吸泵泵盖通过中开面连接。双吸污水泵叶轮两侧各有两个流道且两个流道关于轴心线中心对称，即一个流道为另一个流道以轴心线为中心旋转180°所得，而两侧的流道为背靠背对称分布，且在一定的叶轮外径之外，两侧流道合并。安装维护时，只需将泵盖揭开，将转子部件取出，即可更换叶轮，而不需拆卸管道及驱动马达，因而安装维护十分方便。采用双吸结构的叶轮，可以降低污水泵的比转速，提高水泵效率。而且，因为双吸结构叶轮两侧结构对称，因而两侧轴向力相互抵消，有效地解决单吸污水泵轴向力过大的问题。
