【专利】一种齿轮泵卸荷装置(专利号:201921422201.5)

专利号：201921422201.5
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州金维克液压动力设备有限公司
专利分类号：F04C2/14(20060101)

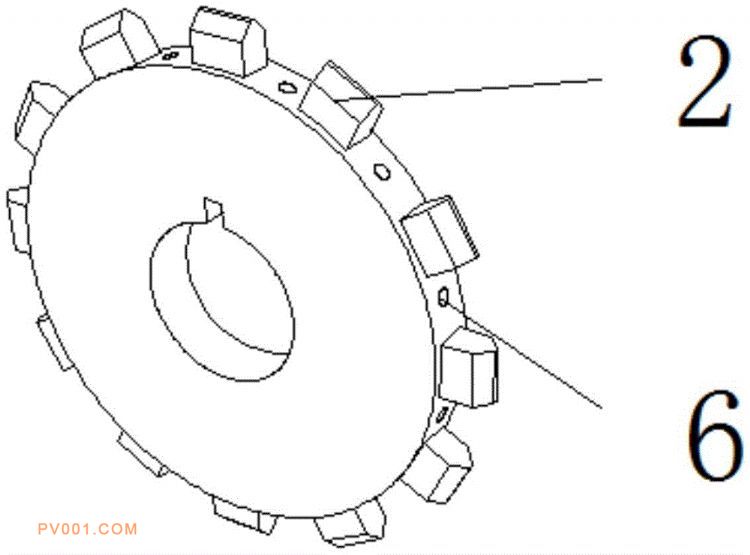

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种齿轮泵卸荷装置，包括齿轮体，所述齿轮体曲面上固定连接有若干轮齿，若干所述轮齿之间形成齿根所述齿轮体任意端面开设有卸荷仓，所述卸荷仓内设置有橡胶囊，所述齿根侧面开设有通油管，所述通油管远离轮齿一端贯穿齿轮体延伸至卸荷仓内部，所述通油管贯穿至卸荷仓内部的部分贯穿至橡胶囊内部。本产品可以有效的避免困油现象，同时有效的保护了齿轮，使齿轮不会因困油现象造成伤害，本产品卸荷效果明显，对齿轮尺寸等要求不高，数据精度要求也不高，轻微数据变化不影响卸荷作用。
