【专利】一种耐腐蚀卧式离心泵(专利号:201921499889.7)

专利号：201921499889.7
专利状态：有权
专利类型：[实用新型]
专利申请人：昆山弗莱亚机电设备有限公司
专利分类号：F04D13/06(20060101)

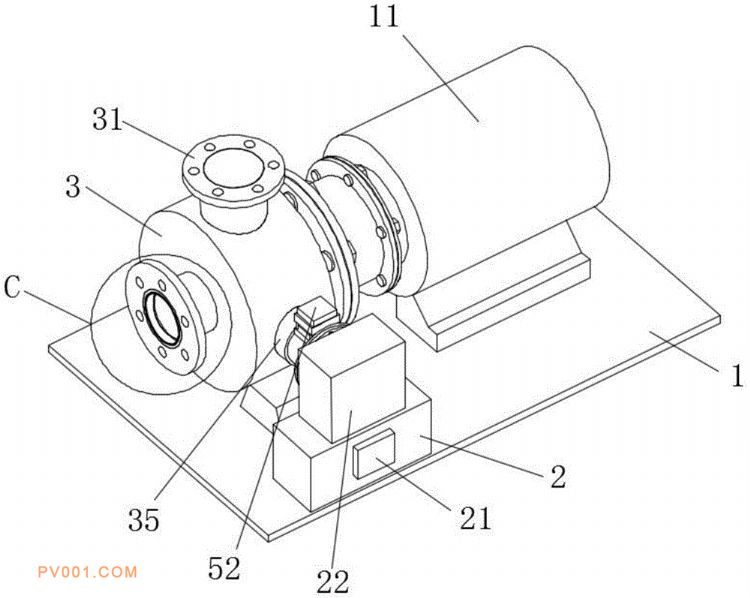

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种耐腐蚀卧式离心泵，包括底板和排水单元；底板：底板为长方体，底板的表面设有泵体电机和底座，底板的一端设有泵体，泵体的圆周侧面设有出水法兰管，泵体的侧面设有进口法兰管，泵体电机的输出轴延伸至泵体的内部且固定套装有叶轮；排水单元：排水单元包括旋钮、螺纹杆、螺纹筒、密封块和密封槽，螺纹筒设于泵体的圆周侧面底部，螺纹杆穿过的螺纹筒的内部且螺纹杆的侧面与螺纹筒的内侧面螺纹连接，螺纹杆位于泵体内部的一端设有密封块，密封槽设于泵体的内部圆周侧面底部设有密封槽，且密封块与密封槽相互配合，本耐腐蚀卧式离心泵可以有效提高泵体的耐腐蚀效果，降低腐蚀性物质对泵体造成的破坏。
