【专利】一种斜拉式潜水泵的自耦装置(专利号:201920311395.5)

专利号：201920311395.5
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏国泉泵业制造有限公司
专利分类号：F04D29/60(20060101)

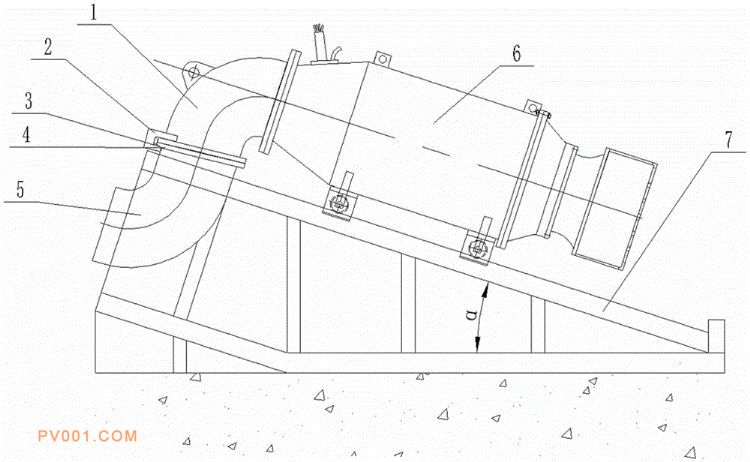

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型的目的在于提供一种斜拉式潜水泵的自耦装置，其包括出水管路、快速接口、自耦斜面、出水底座法兰、出水底座、泵体、耦合安装座、抱轨装置、滚轮、导轨；所述出水底座与所述耦合安装座一体安装；所述出水管路通过所述快速接口与出水底座耦合连接；所述快速接口上设置有所述自耦斜面；所述耦合安装座上设置由导轨；所述泵体上设置有滚轮，与导轨活动配合；所述滚轮外侧设置有抱轨装置。本实用新型能够有效地降低安装误差，预防泵体倾斜，提高了耦合面的密封性，且结构简单，方便拆卸，减少水工作业工程量，大大降低了成本。
