【专利】一种大流量铸铁污水泵(专利号:201921571379.6)

专利号：201921571379.6
专利状态：有权
专利类型：[实用新型]
专利申请人：宁波富恩特工具有限公司
专利分类号：F04D7/04(20060101)

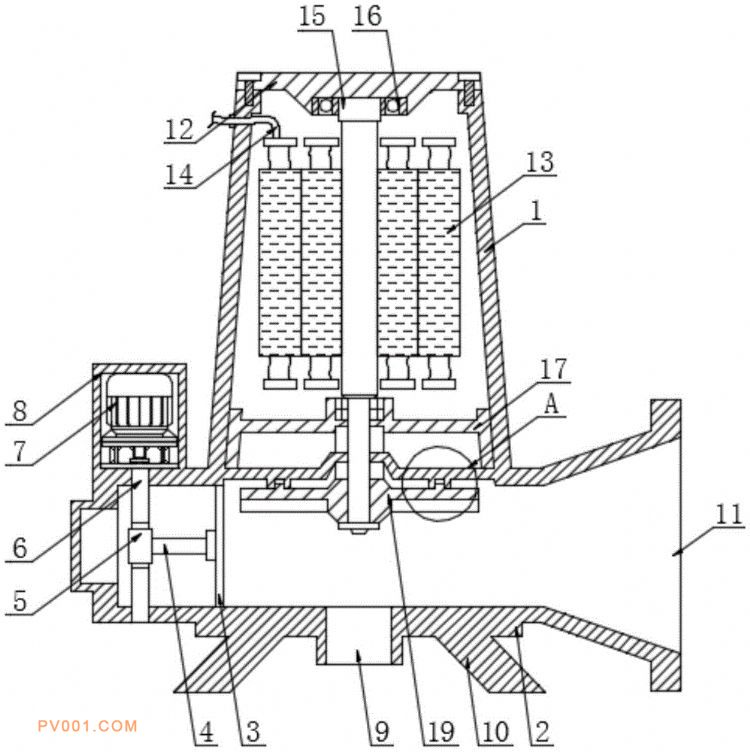

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种大流量铸铁污水泵，具体涉及污水泵技术领域，包括外壳，所述外壳的底部固定设有基座，所述基座的内部固定设有虹吸膜，所述虹吸膜的一侧设有推杆，所述推杆的端部与虹吸膜焊接，所述推杆的一侧设有套管，所述套管的一侧设有曲杆。本实用新型曲杆转动时带动推杆左右移动，推杆左右移动时带动虹吸膜的中心位置移动，弹性钢材料制成的虹吸膜在推杆的带动下发生弹性形变呈弧板形，左右来回移动可使基座内部产生虹吸作用，将附着在污水泵工作部件上的杂质吸起并推出，使杂质随着污水一同排出基座，该污水泵输送铸铁污水时，污水中的杂质不易附着在污水泵工作部件上，有效地降低污水泵后期维护成本。
