【专利】一种不规则巷道内适用的泵送支柱(专利号:201921134168.6)

专利号：201921134168.6
专利状态：有权
专利类型：[实用新型]
专利申请人：宁夏久威矿山安全工程有限责任公司
专利分类号：E21D11/10(20060101)

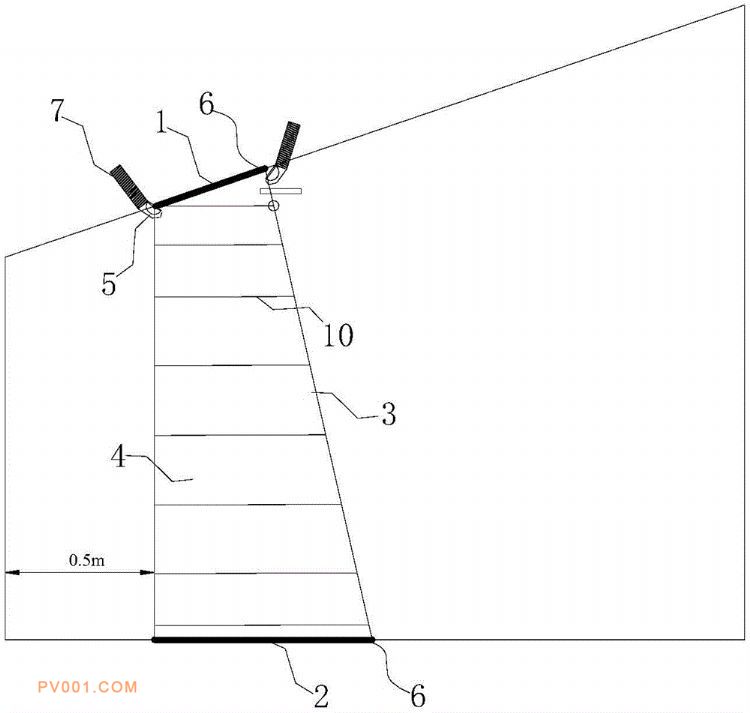

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种不规则巷道内适用的泵送支柱，涉及巷道支护技术领域，包括接顶面、底面、侧面、注浆空间、吊耳、钢筋圈、膨胀挂钩，接顶面与巷道顶板的倾角和形状相配合，底面与巷道底板的倾角和形状相配合，侧面呈筒状上下两端分别连接底面和接顶面的边缘，底面的面积大于接顶面的面积，接顶面、底面和侧面之间形成注浆空间，注浆空间内充入浆液，吊耳设置在接顶面的边缘，钢筋圈套设在顶面和底面的内边缘，膨胀挂钩设置在巷道顶板上。接顶面的最高点设置有排气口，侧面的内表面设置有多个加强筋，钢筋圈之间还设置有木条。该泵送支柱解决了不规则巷道或顶板为软岩的情况下支柱设置困难，顶板变形严重的技术问题，还具有适用范围广等优点。
