【专利】按压泵的垫片检测装置(专利号:201921406401.1)

专利号：201921406401.1
专利状态：有权
专利类型：[实用新型]
专利申请人：中山市联昌喷雾泵有限公司
专利分类号：G01V8/10(20060101)

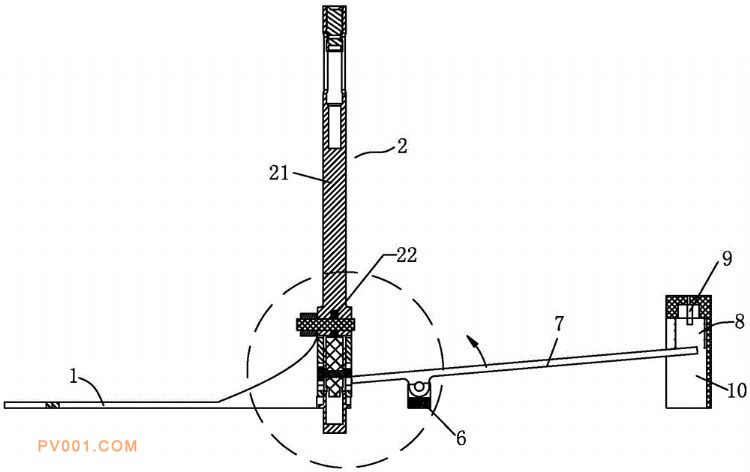

专利摘要：公开（公告）日:2020-05-08摘要:一种按压泵的垫片检测装置，包括圆环形轨道和设在主机上的装填机构，轨道上设有凸起，装填机构包括托杆和滚轮；还包括定位托杆、销体、导向套、支座、放大杆、压力弹簧、红外传感器和光纤座；导向套固定在轴向固定孔内，定位托杆设在导向套内，销体穿过定位托杆的销孔并伸入径向导向孔内，定位托杆的上端伸入凹槽内；压力弹簧和红外传感器设在光纤座内；放大杆的枢接座与支座枢接，放大杆一端与伸入径向导向孔内与销体的端部配合，另一端与压力弹簧和红外传感器配合；定位托杆上端与所述滚轮配合。本体和垫片装配的同时，放大杆动作，红外传感器将信号传递到控制装置，停机，检出，然后继续工作，与现有技术，从周转箱只挑检，提高了工效。
