【专利】模块化节段式多级离心泵(专利号:201921377233.8)

专利号：201921377233.8
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏长江水泵有限公司
专利分类号：F04D1/08(20060101)

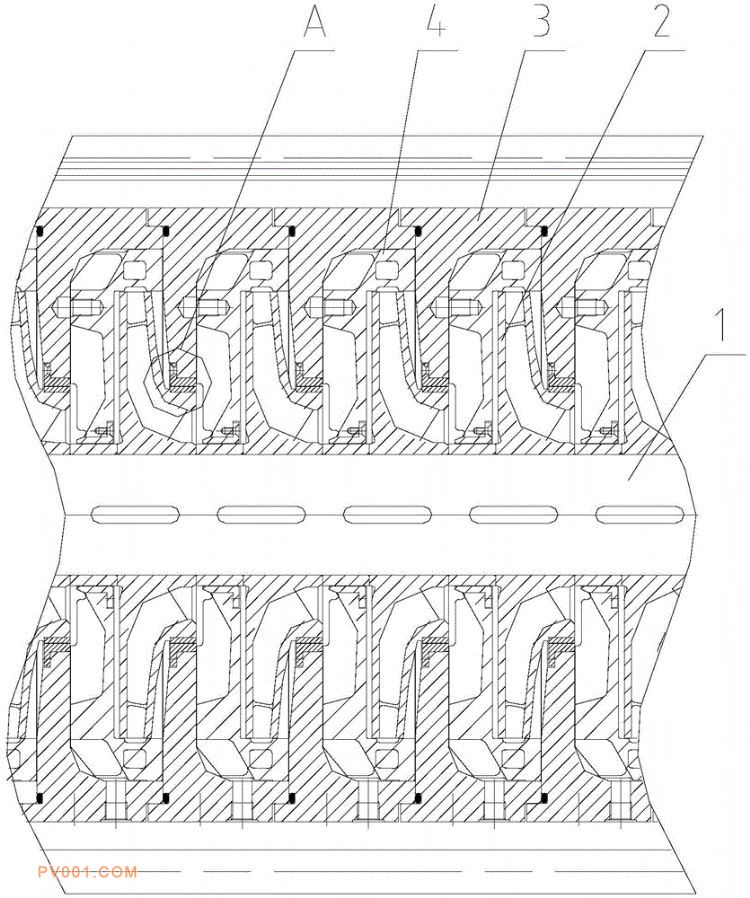

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型提供了一种模块化节段式多级离心泵，包括泵体和泵轴，每级叶轮导向装置包括叶轮、导叶和导套，叶轮与上级导向装置的导套之间压接有耐磨环，耐磨环为分体式结构，包括与叶轮外周面固定的内耐磨环和与导套内周面固定的外耐磨环，内耐磨环的外周面与内耐磨环的内周面间隙配合。本实用新型结构设计合理，在导套与叶轮压接位置处设计耐磨环，可避免导套与叶轮压接处的直接磨损，在维护时，只需对应更换耐磨环即可，无需更换导套和叶轮整体，在有效提高耐磨性能的同时节约了维护成本。
