【专利】基于跨临界CO2热泵循环的太阳能辅助热水空调系统(专利号:201921031947.3)

专利号：201921031947.3
专利状态：有权
专利类型：[实用新型]
专利申请人：天津城建大学
专利分类号：F25B9/00(20060101)

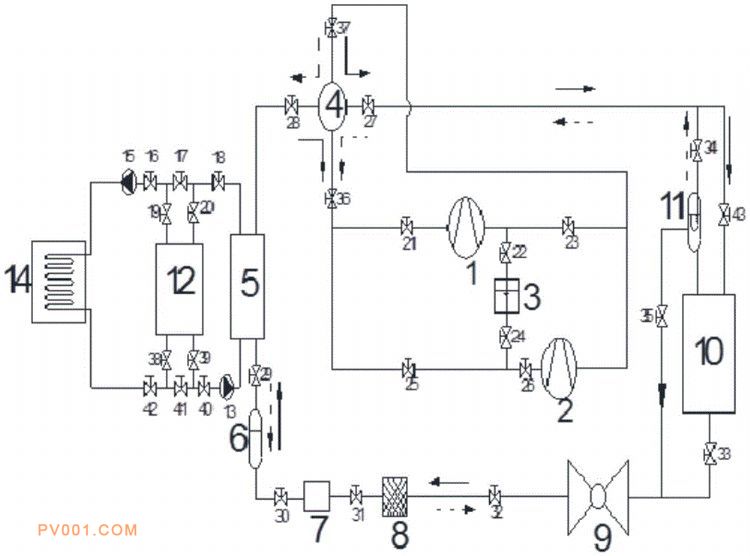

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型涉及一种基于跨临界CO2热泵循环的太阳能辅助热水空调系统，其特征是：包括太阳能集热器、CO2低压压缩机、中间冷却器、CO2高压压缩机、气体冷却器、高压储液器、CO2蒸发器和气液分离器，CO2低压压缩机通过中间冷却器与CO2高压压缩机并连，并依次与CO2气体冷却器、高压储液器、CO2蒸发器和气液分离器连接，CO2气体冷却器通过储水箱和太阳能集热器连接，构成双级太阳能辅助CO2跨临界循环制冷供热回路。有益效果：夏季在制冷的同时回收气体冷却器的冷却余热为用户供热水；冬季在供暖的同时通过太阳能集热器为室外机供热。压缩机单双级间的转换，提高了系统运行效率。
