【专利】一种电潜水力活塞泵无杆采油管柱(专利号:201920900761.0)

专利号：201920900761.0
专利状态：有权
专利类型：[实用新型]
专利申请人：中国石油天然气股份有限公司
专利分类号：E21B43/12(20060101)

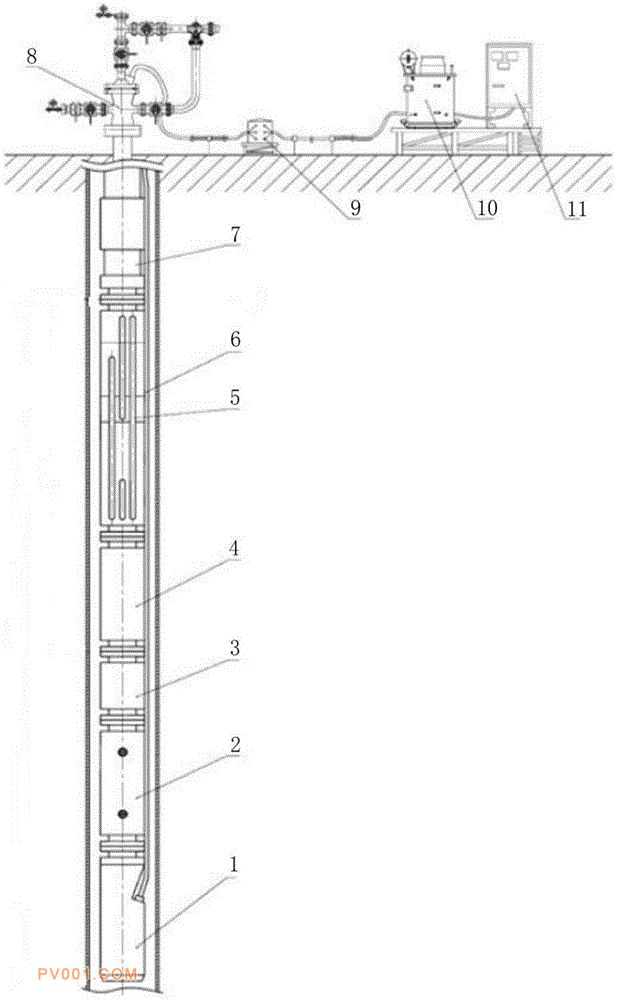

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型一种电潜水力活塞泵无杆采油管柱，属于采油技术领域，本实用新型提供的，一种电潜水力活塞泵无杆采油管柱，包括位于管柱内的潜油电机、保护器、动力泵、变速箱、水力活塞泵、动力液管线和生产油管，潜油电机、保护器、动力泵、变速箱、水力活塞泵和生产油管在所述管柱内从下向上依次可拆卸连接，潜油电机外设有保护器，潜油电机经保护器与动力泵传动连接，动力泵通过变速箱经动力液管线与水力活塞泵传动连接，水力活塞泵通过生产油管与所述管柱出油口连接。相对于水基液压动力无杆采油系统，取消了地面专门建立液压驱动及井下动力传输系统，系统构造简单、成本低。
