【专利】一种可调节输送管道方向的化工泵(专利号:201920769048.7)

专利号：201920769048.7
专利状态：有权
专利类型：[实用新型]
专利申请人：杨春苑
专利分类号：F04D13/06(20060101)

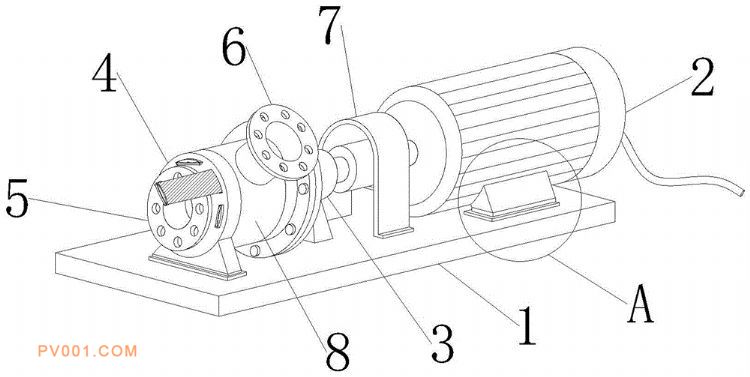

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型提供了一种可调节输送管道方向的化工泵，包括底板、连接板和泵体，连接板为两块安装在底板上表面右侧的前后两边缘处，且连接板与底板固定连接，泵体安装在底板上表面左侧，且泵体与底板固定连接，泵体外表面活动连接有转动环，且泵体与转动环的连接处均开有滑槽，转动环左右两端并位于滑槽内侧均固定连接有凸环。适应于化工泵技术领域的生产与应用，该种可调节输送管道方向的化工泵，在泵体上有着转动环，而转动环是依靠滑槽和凸环相互配合在泵体进行转动，因为滑槽为凸环的移动范围，且转动环通过滑槽与凸环之间的配合在泵体上进行270°转动，所以通过转动转动环，让出口阀在泵体上的位置发生改变，从而实现调节特定角度的效果。
