【专利】一种隔爆潜水电泵叶轮锁紧结构(专利号:201920875946.0)

专利号：201920875946.0
专利状态：有权
专利类型：[实用新型]
专利申请人：山东心传矿山机电设备有限公司
专利分类号：F04D29/20(20060101)

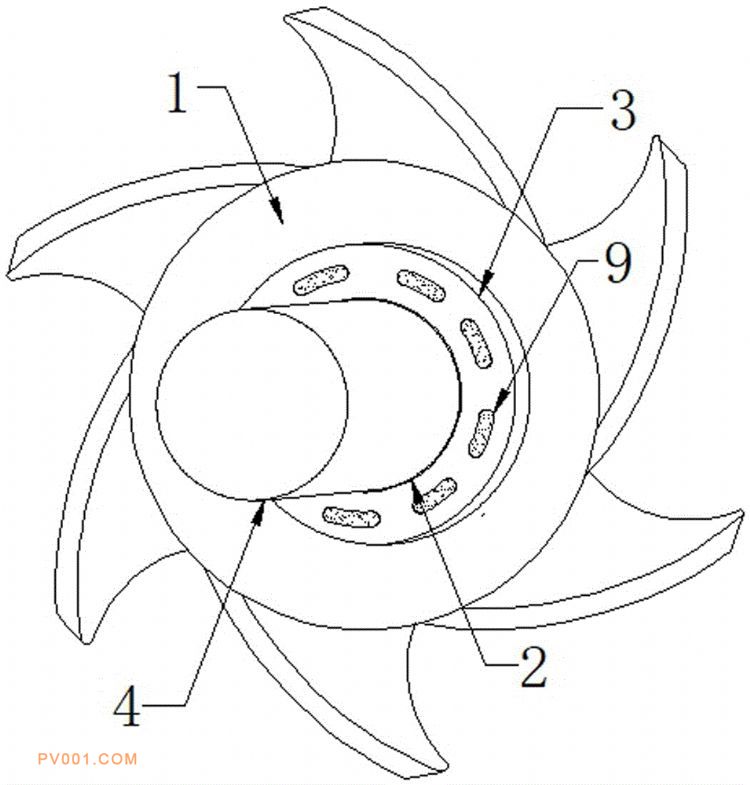

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种隔爆潜水电泵叶轮锁紧结构，包括叶轮，叶轮两侧的中部均开设有限位槽，限位槽的中心处开设有轴孔，轴孔的内部穿插连接有转轴，转轴的两端均套设有锁紧片，两个锁紧片的一侧与限位槽嵌设连接，两个锁紧片的边侧均等距开设有四个通孔，四个通孔的内部均穿插连接有紧固螺栓，四个紧固螺栓与转轴表面等距开设的四个螺纹孔螺纹连接。本实用新型一种隔爆潜水电泵叶轮锁紧结构，通过锁紧片与叶轮两侧开设的限位槽嵌设连接，锁紧片与转轴之间通过紧固螺栓牢固固定，便于通过锁紧片对叶轮进行限位固定，保证叶轮与转轴之间牢固固定，避免叶轮在使用过程中发生偏移，从而保证隔爆潜水电泵正常工作。
