【专利】一种空气源热泵的防冻结构(专利号:201921626068.5)

专利号：201921626068.5
专利状态：有权
专利类型：[实用新型]
专利申请人：河北昊青环保设备集团有限公司
专利分类号：F25B47/00(20060101)

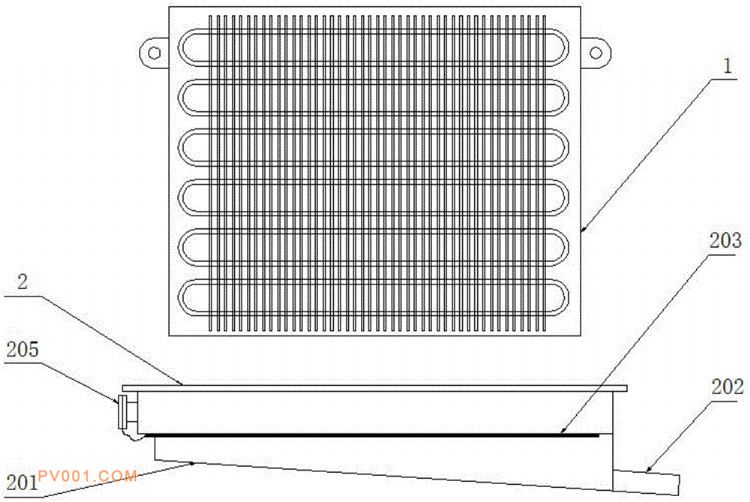

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种空气源热泵的防冻结构，属于空气源热泵技术领域,设置在所述空气源热泵的蒸发器的正下方，包括排水底盘，所述排水底盘的外形与所述蒸发器的横截面外形相一致且大于所述蒸发器的横截面，所述排水底盘的中间位置设置有排水斜槽，所述排水斜槽较深的一端设置有排水管接头，所述排水管接头倾斜设置且倾斜角度与所述排水斜槽的底面倾斜角度一致，所述排水管接头连接将化霜水排出所述空气源热泵机组的排水管。本实用新型空气源热泵的防冻结构，通过在空气源热泵的蒸发器下方设置顺畅排水的排水盘，能够将化霜水或者掉下的冰块顺畅快速排出机组外。
