【专利】一种节能热泵蒸发浓缩自动控制系统(专利号:202010041799.4)

专利号：202010041799.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：上海敏杰制药机械有限公司
专利分类号：B01D1/00(20060101)

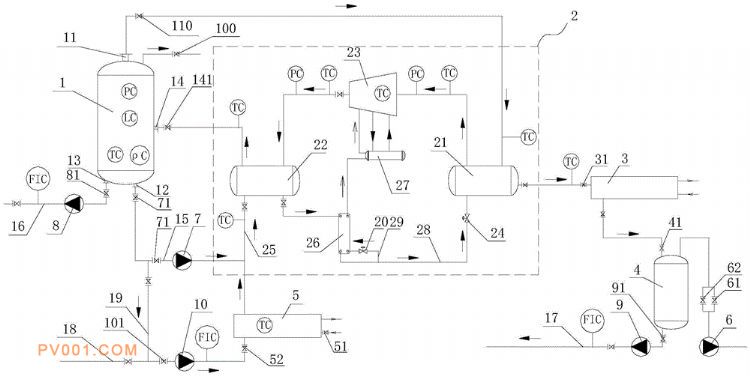

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种节能热泵蒸发浓缩自动控制系统，包括蒸发浓缩室、热泵机组和控制系统，所述热泵机组包括蒸发器、冷凝器、压缩机、主节流阀和经济器，蒸发浓缩室与冷凝器的热物料出口连接；蒸发浓缩室的回料口与冷凝器的冷物料进口连接；所述蒸发浓缩室的蒸汽口与蒸发器连接；冷凝器的热物料出口设有温度传感器，蒸发浓缩室内设有温度传感器和压力传感器，压缩机上设有温度传感器，各温度传感器和压力传感器均与控制系统的PLC控制器进行通信，PLC控制器分别与加载阀、卸载阀、冷却阀、真空调节阀进行通信。采用上述结构，其有益效果是：蒸发浓缩室与热泵机组之间的配合更加密切，控制更加精确，维护方便。
