【专利】一种具有电机锁止及泵油功能的集成式混动变速箱(专利号:201911400501.8)

专利号：201911400501.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：天津中德传动有限公司
专利分类号：F16H57/04(20100101)

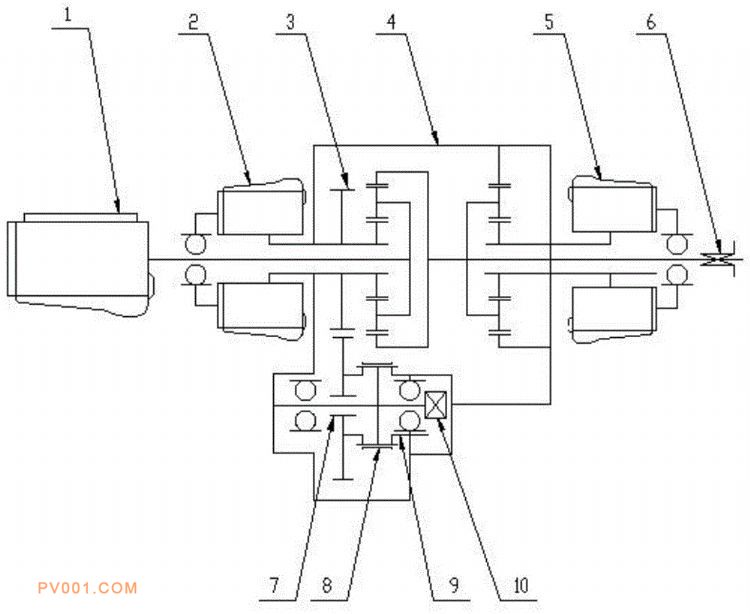

专利摘要：公开（公告）日:2020-05-08摘要:本发明涉及一种具有电机锁止及泵油功能的集成式混动变速箱，包括变速箱本体，其特征在于：在所述的变速箱本体内发电机的输出轴上设置有主动齿轮，该主动齿轮与安装在变速箱内锁止轴上的从动齿轮相啮合，在该从动齿轮上设置有结合齿，在所述的锁止轴上套装有固定在变速箱本体上的固定结合齿，该固定结合齿及从动齿轮均通过同步器挂接，在所述的锁止轴上设置有油泵。本发明结构设计科学合理，具有提高变速箱效率、保证变速箱内清洁度、延长油泵使用寿命、降低维修成本、易于实现的优点。
