【专利】超高层泵送管道安装固定构造(专利号:202010054945.7)

专利号：202010054945.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：重庆华西易通建设股份有限公司
专利分类号：F16L3/10(20060101)

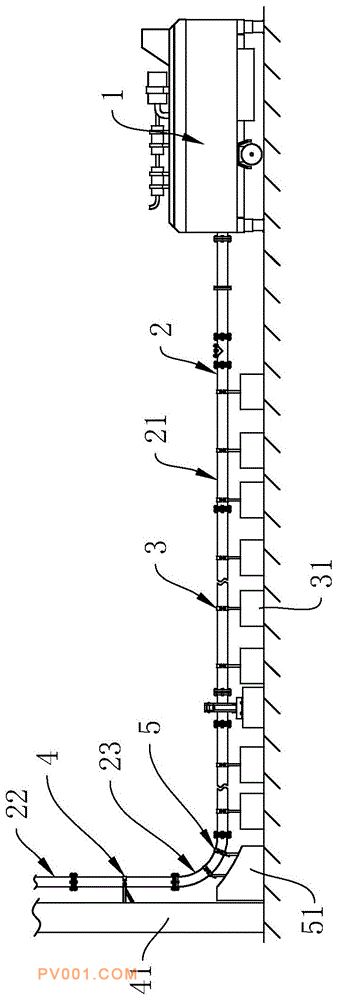

专利摘要：公开（公告）日:2020-05-08摘要:本发明涉及一种超高层泵送管道安装固定构造，其包括泵管、水平管固定组件、竖直管固定组件以及弯管固定组件；水平管固定组件包括水平混凝土结构一、支撑件一以及紧固件一，支撑件一的两端分别与紧固件一和水平混凝土结构一固定；竖直管固定组件包括竖直混凝土结构、支撑件二以及紧固件二，支撑件二的两端分别与紧固件二和竖直混凝土结构固定；弯管固定组件包括水平混凝土结构二、支撑件三以及紧固件三，支撑件三至少为两个，各支撑件三的两端分别与紧固件三和水平混凝土结构二固定。本发明不仅能够对泵管进行牢固固定，防止泵管因震动而脱落，而且能够对泵管进行充分有效的支撑，提升支撑效果，保证整个泵管满足超高层泵送要求。
