【专利】一种数控机床冷却液循环泵的前置高效除渣保护装置(专利号:201920996096.X)

专利号：201920996096.X
专利状态：有权
专利类型：[实用新型]
专利申请人：泉州旗信专利技术咨询有限公司
专利分类号：B23Q11/00(20060101)

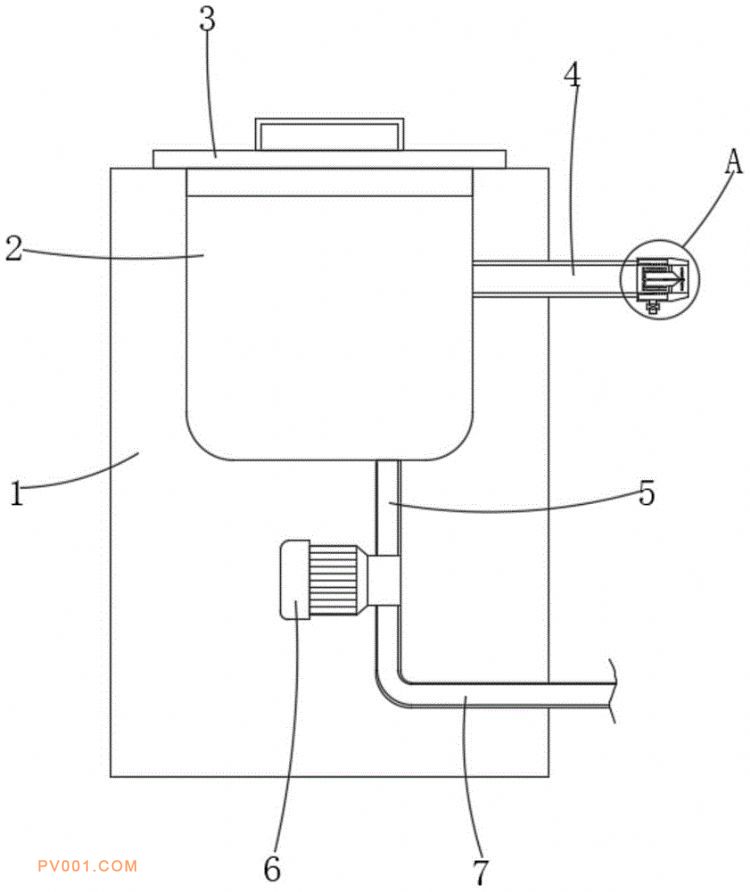

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种数控机床冷却液循环泵的前置高效除渣保护装置，包括机体，所述机体的一端内设有制冷腔，所述制冷腔上设有顶盖，所述制冷腔的一侧内壁上设有贯穿机体的进液管，所述制冷腔的底侧壁上设有连通制冷腔的连接管。本实用新型能够始终保持管道内部的通畅，不需要担心滤网在使用一段时间后因积蓄金属渣过多而出现管道堵塞的情况，并且，冷却液流经除渣装置的过程中，动能损失小，因此不会对冷却液流动的流速产生较大影响，从而能够保障冷却液循环泵对数控机床刀具的冷却工作能够正常进行，另外，除去的金属渣被统一收集在集渣腔内，仅需打开控制阀，即可方便的通过排渣管将集渣腔内积蓄的金属渣排出。
