【专利】一种发动机涡轮氧泵动态测试系统(专利号:201911275792.2)

专利号：201911275792.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：西安航天发动机有限公司
专利分类号：G01M3/26(20060101)

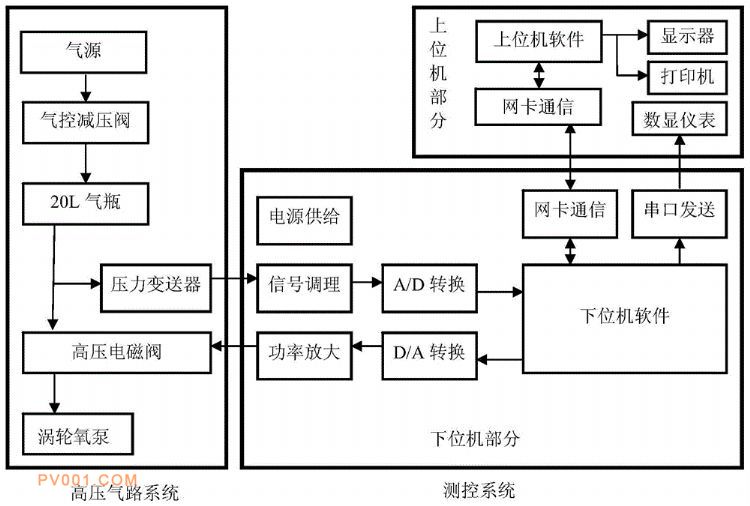

专利摘要：公开（公告）日:2020-05-08摘要:一种发动机涡轮氧泵动态测试系统，由高压气路系统和测控系统两部分组成，测控系统实时采集高压气路系统管路上各处的压力数据，进行信号调理和A/D转换，自动判定各处的压力值，发出控制信号，控制高压气路系统的开启和关闭，得到发动机涡轮氧泵的压力曲线并显示，从而获得发动机涡轮氧泵的脱开和关闭压力。高压气路系统与发动机涡轮氧泵连接，开启时，为发动机涡轮氧泵提供稳定压力的试验介质。本发明通过对涡轮氧泵涡轮端轴密封动态性能的测试，确定了涡轮氧泵涡轮端轴密封的脱开、关闭压力。本发明具有测量精度高、工作效率高、智能化程度高等优点，能够用于多种型号发动机涡轮氧泵端轴密封的动态测试。
