【专利】一种泵体加工机床(专利号:201921228390.2)

专利号：201921228390.2
专利状态：有权
专利类型：[实用新型]
专利申请人：张家港玉成精机股份有限公司
专利分类号：B23P23/02(20060101)

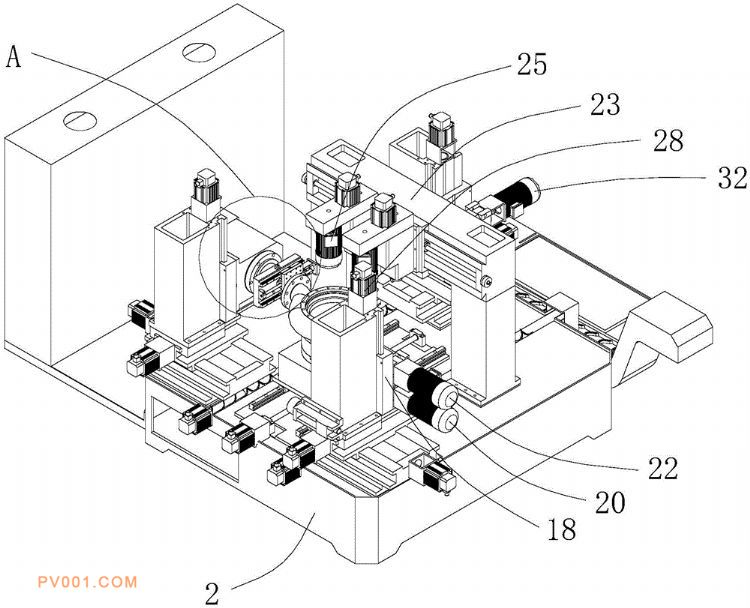

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种泵体加工机床，包括基座、可沿送料方向来回滑动的设于基座上的转盘、设于转盘上的卡盘、设于基座上的分别位于转盘滑动路径两侧的用于加工出口法兰的端面以形成水纹面的第一加工机构和用于加工地脚的端面以及用于加工出第二安装孔的第二加工机构、设于基座上的位于滑动路径上方的用于加工出螺纹孔的第三加工机构、设于基座上的位于滑动路径末端的用于加工出第一安装孔的第四加工机构；转盘沿滑动路径依次经过第一加工机构、第三加工机构、第四加工机构。本实用新型一种泵体加工机床，四个加工机构用于依次对泵体进行加工，加工机构相对较少，加工效率较高，稳定性较好；工件行程较短，设备体积和设备成本相对较低。
