【专利】一种泵用叶轮模具(专利号:202010049237.4)

专利号：202010049237.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：鸿浩泵业有限公司
专利分类号：B29C43/36(20060101)

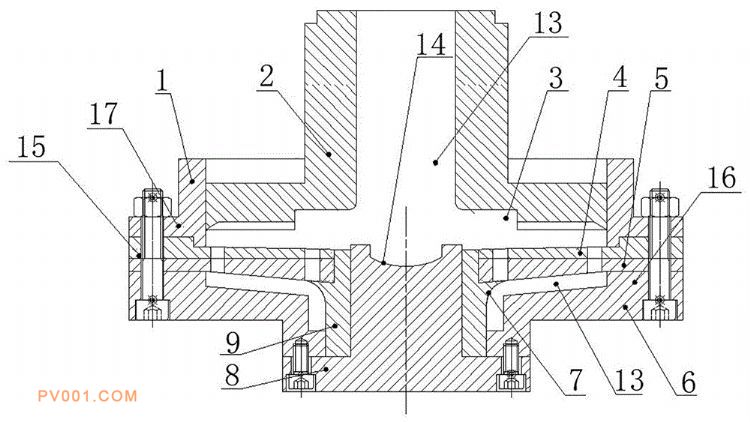

专利摘要：公开（公告）日:2020-05-08摘要:本发明属于泵加工技术领域，公开了一种泵用叶轮模具，该模具包括上模、多个塞片、底模，上模的外侧下部套装有料筒，底模的内侧套装有芯棒套，芯棒套的内侧可拆卸装有芯棒，芯棒的顶部设有沉孔，芯棒套的上部设有凸肩，凸肩的下部设有圆弧面，凸肩的顶部卡装有塞片，塞片的端部与底模及料筒可拆卸连接，且上模的内侧、上模与塞片以及芯棒的顶部之间、塞片之间、塞片的底部与底模的内侧之间形成用于压制叶轮的叶轮空间。本发明在芯棒套上设置圆弧面，来补偿塞片上的圆弧，制造方便，结构简单，使被模压成型的叶轮进口处形成圆弧，保证了泵的流量和效率。保证了泵的性能参数。
