【专利】一种泵壳加工用固定夹具(专利号:201921231458.2)

专利号：201921231458.2
专利状态：有权
专利类型：[实用新型]
专利申请人：安徽工程大学
专利分类号：B23Q3/08(20060101)

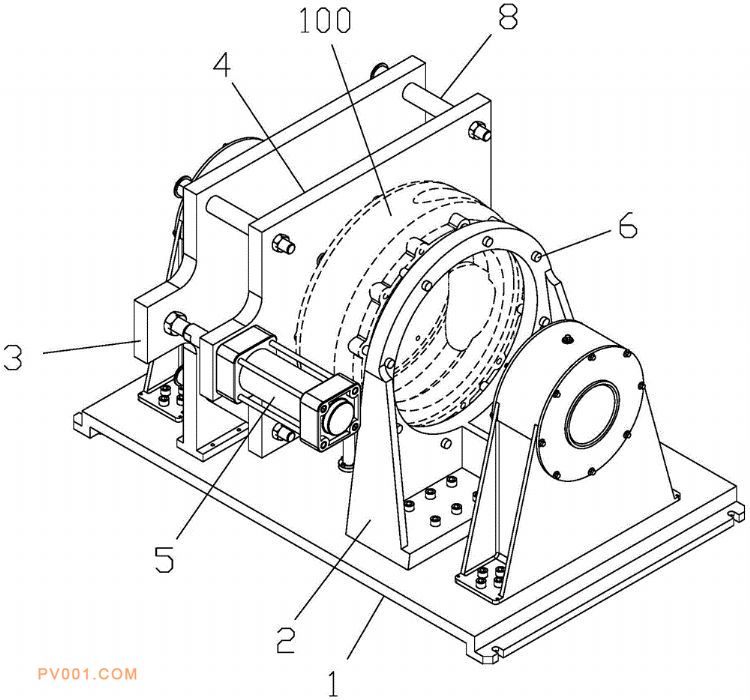

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型提供了一种泵壳加工用固定夹具，包括底座；固定支架，与所述底座固定连接，所述固定支架上开设有避让孔；固定支撑板，与所述底座固定连接；活动支架，设置于所述固定支架与所述固定支撑板之间，与所述固定支撑板活动连接；动力件，所述动力件的固定端与所述活动支架固定连接，所述动力件的活动端与所述固定支撑板固定连接。本实用新型中，通过动力件与活动支架的设置，将泵壳放置于活动支架与固定支架之间后，动力件启动驱动活动支架，使其朝向固定支架的方向移动，以将位于其间的泵壳夹紧，通过在固定支架上设置避让孔，使得机床的刀头能够穿过避让孔，顺利的对泵壳的内表面进行加工，夹紧方式简单且稳固。
