【专利】一种6槽4极集中式绕组无刷直流水泵电机(专利号:202010056060.0)

专利号：202010056060.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：长沙多浦乐泵业科技有限公司
专利分类号：H02K1/14(20060101)

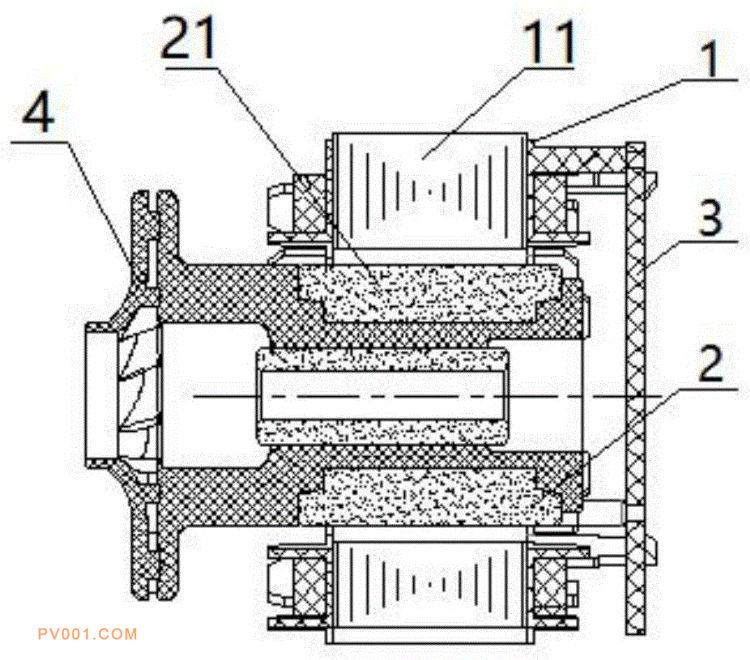

专利摘要：公开（公告）日:2020-05-08摘要:本发明提供了一种6槽4极集中式绕组无刷直流水泵电机。包括定子、套设在定子内的转子以及用于驱动电机工作的控制器装置；所述定子包括定子铁芯、线圈骨架和定子线圈；线圈骨架套在定子铁芯上，定子线圈缠绕在线圈骨架上；所述定子铁芯上设有六个定子极齿，六个定子极齿均匀分布在定子铁芯的圆周上；线圈骨架套在定子极齿上；转子具有四个磁极。本发明能够实现驱动转子旋转，提供转矩，将电能转换为机械能，产生离心高速转动，实现液体扬程和流量的转变；定子极齿与转子磁极数量不相等，减少了定子极齿与转子磁极相互吸引的面积，从而减少了电机启动时需要克服的阻力，提高了电机的工作效率。
