【专利】一种喷射增效电动汽车热泵系统(专利号:201920837901.4)

专利号：201920837901.4
专利状态：有权
专利类型：[实用新型]
专利申请人：天津商业大学
专利分类号：B60H1/00(20060101)

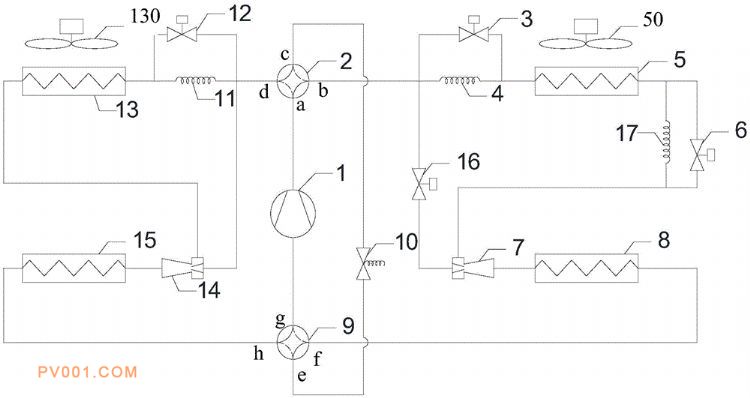

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种喷射增效电动汽车热泵系统，包括压缩机；压缩机的制冷剂出口与第一四通阀第一端口相连；第一四通阀的第二端口，分别与第一旁通阀的一端、第一毛细管节流装置的一端和第四旁通阀的一端相连；第一四通阀的第三端口与膨胀阀的一端相连；第一四通阀的第四端口，分别与第三旁通阀的一端、第二毛细管节流装置的一端和第二喷射器的主引射口相连；第四旁通阀的另一端，与第一喷射器的主引射口相连；第一喷射器的被引射口，与第三毛细管节流装置和第二旁通阀的另一端相连；第一喷射器的出口与第二换热器的一端相连。本实用新型通过设置两个两相流喷射器，使得在制热、制冷工况下均可回收膨胀功，保证制热效率，提高热泵系统COP。
