【专利】一种焊接式蜗壳泵(专利号:201811275537.3)

专利号：201811275537.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：上海凯士比泵有限公司
专利分类号：F04D29/42(20060101)

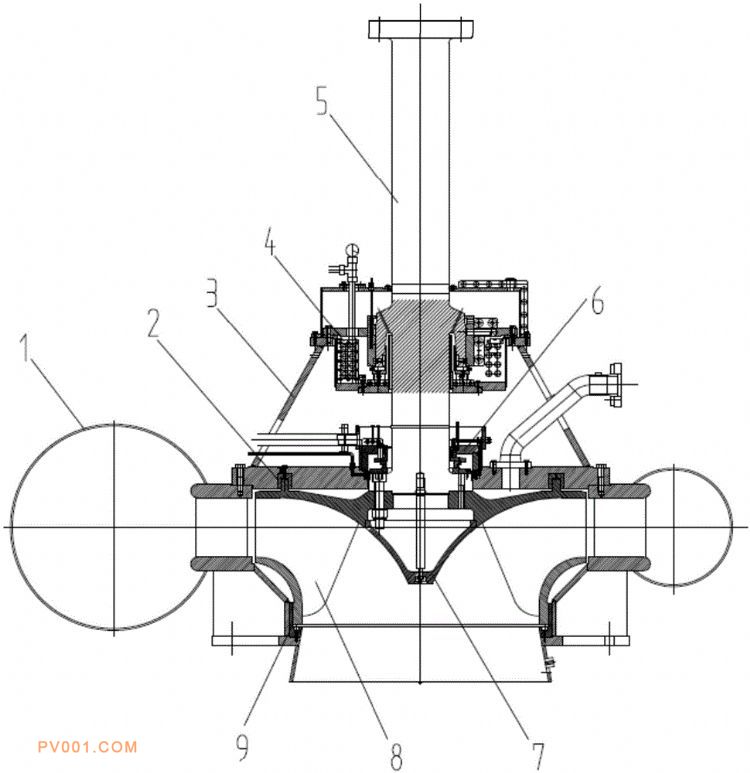

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种焊接式蜗壳泵，包括蜗壳、背口环、轴承支架、轴承部件、泵轴、填料函部件、导流帽、叶轮和前口环，叶轮和导流帽均设于蜗壳的下方，通过导流帽将蜗壳下方的水流引导至叶轮的进口，水流被旋转加速流出叶轮，进入蜗壳的流道内，前口环和背口环设于叶轮的进口与出口的位置，泵轴与叶轮相连，用于将电机扭矩传递至叶轮，轴承支架设于泵轴上，轴承部件和填料函部件设于轴承支架上；蜗壳包括壳体，及设于壳体内的导叶体；壳体由若干块大小不一，且圆直径呈逐渐变小的圆形断面钢板焊接组成，相邻两块钢板的断面通过焊接连接在一起，从而形成一个封闭式螺旋型壳体。本发明既能保证离心泵的水力性能，又便于生产加工，降低成本。
