【专利】一种蜗壳过滤型的污水处理泵(专利号:202010008592.7)

专利号：202010008592.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：吕玲
专利分类号：F04D7/04(20060101)

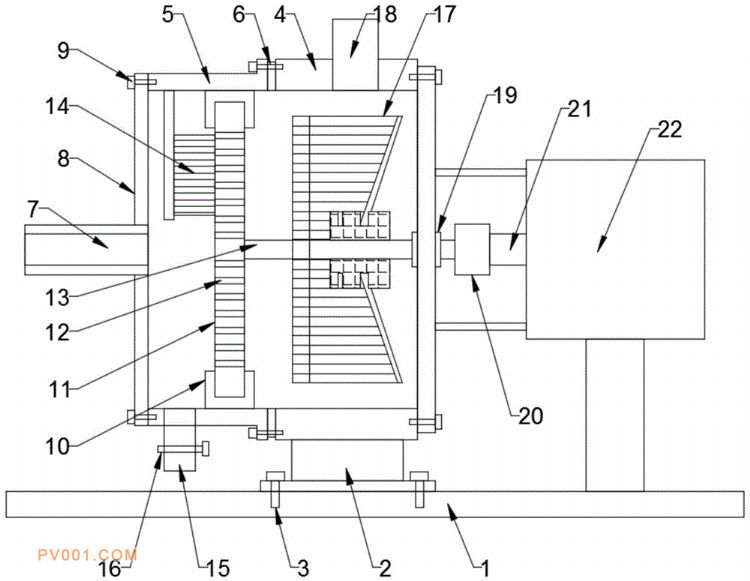

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种蜗壳过滤型的污水处理泵，属于污水处理技术领域，解决了现有污水泵仅具有污水泵送的功能，但是污水中大颗粒杂质容易对叶轮造成破坏且无法对污水预过滤处理的问题；其包括蜗壳、过滤筒、过滤板、叶轮和电机，所述蜗壳前端安装有过滤筒，过滤筒内部与蜗壳内部相连通，过滤筒前端通过固定螺钉连接有前端板，前端板中部连接有进水管，进水管与过滤筒内部相连通，通过叶轮旋转使蜗壳内产生压强差，将污水吸入过滤筒及蜗壳内，经过滤板过滤大颗粒杂质后，从出水管排出，便于对污水进行过滤处理，避免污水内含有大颗粒物质对叶轮造成损坏，也方便拆卸前端板进行清理，提高过滤筒的过滤效果，节省人力物力，也便于药液的混合。
