【专利】具有电荷泵斩波功能的差分PLL(专利号:201780080951.6)

专利号：201780080951.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：华为技术有限公司
专利分类号：H03L7/06(20060101)

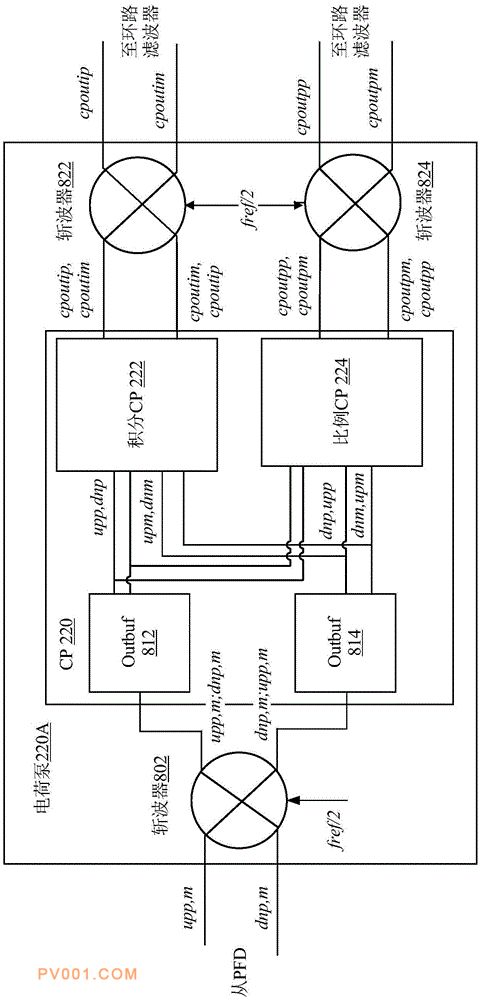

专利摘要：公开（公告）日:2020-05-08摘要:根据第一示例方面，提供了一种电荷泵电路，所述电荷泵电路包括第一斩波器电路，所述第一斩波器电路用于：以斩波频率在第一与第二斩波器电路输入端之间切换第一和第二斩波器电路输出端，其中，在所述第一斩波器电路输入端上的连续输入信号在所述斩波频率的连续周期内交替地输出在所述第一和第二斩波器电路输出端上，在所述第二斩波器电路输入端上的连续输入信号在所述斩波频率的连续周期内交替地输出在所述第二和第一斩波器电路输出端上。差分电荷泵用于接收来自所述第一和第二斩波器电路输出端输出的所述信号，并生成相应的第一和第二电荷泵浦信号。
